วิธีเลือก Micrometer ให้เหมาะกับงานวัดชิ้นส่วน เลือกอย่างไรให้แม่นยำและเหมาะกับงาน

ในงานกลึง งานกัด CNC และการผลิตชิ้นส่วนอุตสาหกรรม “ขนาด” เป็นหนึ่งในปัจจัยสำคัญที่ต้องควบคุม เพราะความคลาดเคลื่อนเพียงเล็กน้อยอาจส่งผลต่อการประกอบ การทำงานของชิ้นส่วน และคุณภาพของผลิตภัณฑ์โดยรวม

หนึ่งในเครื่องมือที่ใช้สำหรับตรวจสอบขนาดชิ้นงานที่ต้องการความละเอียดสูงคือ Micrometer หรือ ไมโครมิเตอร์ ซึ่งเหมาะสำหรับการวัดขนาดภายนอก เช่น เส้นผ่านศูนย์กลางของเพลา ความหนาของชิ้นส่วน หรือขนาดของชิ้นงานโลหะที่ต้องการควบคุมค่าความคลาดเคลื่อนอย่างละเอียด

แต่การเลือก Micrometer ไม่ควรดูเพียงคำว่า “ละเอียด” หรือ “แม่นยำ” เท่านั้น เพราะ Micrometer แต่ละประเภทถูกออกแบบมาสำหรับลักษณะงานแตกต่างกัน

บทความนี้จึงสรุปวิธีเลือก Micrometer ให้เหมาะกับงานวัดชิ้นส่วน ตั้งแต่ช่วงการวัด ความละเอียด ประเภทของ Micrometer ไปจนถึงวิธีเลือกเครื่องมือให้เหมาะกับงาน CNC และงานตรวจสอบคุณภาพ

Micrometer คืออะไร?

Micrometer (ไมโครมิเตอร์) คือเครื่องมือวัดละเอียดที่ใช้สำหรับตรวจสอบขนาดของชิ้นงาน โดยอาศัยหลักการเคลื่อนที่ของเกลียวละเอียดเพื่อเปลี่ยนการหมุนของแกนวัดให้เป็นการเคลื่อนที่ในแนวเส้นตรง

Micrometer สามารถใช้วัดชิ้นส่วนที่ต้องการความละเอียดมากกว่าเครื่องมือวัดทั่วไป เช่น Vernier Caliper โดยเฉพาะงานที่ต้องควบคุมขนาดในระดับไมโครเมตร

ตัวอย่างงานที่สามารถใช้ Micrometer ตรวจสอบได้ เช่น

• เส้นผ่านศูนย์กลางของเพลา
• ความหนาของแผ่นโลหะ
• ขนาดชิ้นส่วนหลังการกลึง
• ขนาดชิ้นงานหลังการกัด CNC
• เส้นผ่านศูนย์กลางภายนอกของชิ้นส่วนทรงกระบอก
• ตรวจสอบขนาดก่อนและหลังการผลิต
• ตรวจสอบขนาดในกระบวนการ QC

สำหรับงานผลิตที่ต้องการความแม่นยำสูง Micrometer จึงเป็นหนึ่งในเครื่องมือวัดที่ช่วยตรวจสอบว่า ชิ้นงานที่ผลิตได้อยู่ในค่าที่กำหนดหรือไม่

ทำไมต้องเลือก Micrometer ให้เหมาะกับงาน?

การเลือก Micrometer ที่ไม่เหมาะกับงานอาจทำให้เกิดปัญหาได้ แม้ตัวเครื่องมือจะมีความละเอียดสูงก็ตาม

ตัวอย่างเช่น หากต้องวัดชิ้นงานที่มีขนาดประมาณ 35 mm แต่เลือก Micrometer ช่วง 0–25 mm ก็ไม่สามารถใช้งานได้ หรือหากเลือกเครื่องมือที่มีความละเอียดไม่เหมาะกับค่าความคลาดเคลื่อนของชิ้นงาน ก็อาจไม่สามารถใช้ตรวจสอบงานได้อย่างมีประสิทธิภาพ

ดังนั้นก่อนซื้อควรพิจารณาอย่างน้อย 5 เรื่อง ได้แก่

1. ช่วงการวัด (Measuring Range)
2. ความละเอียด (Resolution / Graduation)
3. ความแม่นยำ (Accuracy)
4. รูปแบบของ Micrometer
5. ลักษณะและขนาดของชิ้นงาน

วิธีเลือก Micrometer ให้เหมาะกับงานวัดชิ้นส่วน

1. เลือกช่วงการวัดของ Micrometer ให้ตรงกับขนาดชิ้นงาน

สิ่งแรกที่ควรพิจารณาเมื่อเลือก Micrometer (ไมโครมิเตอร์) คือ Measuring Range หรือช่วงการวัด เพราะ Micrometer แต่ละตัวจะถูกออกแบบมาให้วัดชิ้นงานภายในช่วงขนาดที่กำหนด ไม่ได้ครอบคลุมขนาดทั้งหมดในเครื่องมือเพียงตัวเดียว ตัวอย่างช่วงการวัดที่พบได้บ่อย ได้แก่

• 0–25 mm
• 25–50 mm
• 50–75 mm
• 75–100 mm

ดังนั้น หากต้องวัดเพลาที่มีเส้นผ่านศูนย์กลางประมาณ 20 mm สามารถเลือก Micrometer ช่วง 0–25 mm ได้ เพราะขนาดของชิ้นงานอยู่ภายในช่วงที่เครื่องมือรองรับ

แต่หากต้องวัดเพลาขนาด 38 mm ควรเลือก Micrometer ช่วง 25–50 mm เนื่องจากขนาด 38 mm ไม่สามารถวัดด้วย Micrometer ช่วง 0–25 mm ได้

ทำไม Micrometer จึงมีหลายช่วงการวัด?

Micrometer เป็นเครื่องมือวัดละเอียดที่ออกแบบมาเพื่อควบคุมการวัดในช่วงขนาดหนึ่ง ๆ โดยเฉพาะ จึงมักแบ่งช่วงการวัดออกเป็นระยะ เช่น 25 mm ต่อหนึ่งช่วง

ตัวอย่างเช่น หากต้องตรวจสอบชิ้นส่วนตั้งแต่ 0–100 mm อาจต้องใช้ Micrometer หลายตัว ได้แก่

0–25 mm → 25–50 mm → 50–75 mm → 75–100 mm

วิธีนี้ทำให้สามารถเลือกเครื่องมือให้เหมาะกับขนาดของชิ้นงานแต่ละกลุ่มได้

แล้วทำไมไม่ใช้ Micrometer ตัวเดียวที่มีช่วงกว้าง ๆ?

คำถามนี้มักเกิดขึ้นเมื่อเปรียบเทียบ Micrometer กับ Vernier Caliper หรือ Digital Caliper ซึ่งสามารถวัดขนาดได้ค่อนข้างหลากหลายภายในช่วงของเครื่องมือ

Micrometer ถูกออกแบบโดยเน้นไปที่ การวัดที่ละเอียดและการควบคุมความแม่นยำ ดังนั้นจึงมีการแบ่งช่วงการวัดออกเป็นหลายขนาด แทนที่จะทำให้เครื่องมือหนึ่งตัวครอบคลุมช่วงกว้างมาก ลองนึกภาพว่าโรงงานต้องวัดเพลาหลายขนาด เช่น

• 12.50 mm
• 23.80 mm
• 36.20 mm
• 58.40 mm
• 82.70 mm

สามารถจับคู่เครื่องมือได้ดังนี้

จะเห็นว่า ไม่ได้เลือกจากตัวเลขขนาดชิ้นงานเพียงอย่างเดียว แต่ต้องดูว่าขนาดนั้นอยู่ใน Measuring Range ของ Micrometer ตัวใด

ควรเลือกช่วงการวัดให้ครอบคลุมขนาดงานอย่างไร?

หลักง่าย ๆ คือ ขนาดชิ้นงานต้องอยู่ภายในช่วงการวัดของ Micrometer และควรเลือกช่วงให้เหมาะกับงานที่ต้องตรวจสอบจริง เช่น หากชิ้นงานมีขนาดประมาณ 24.8 mm สามารถใช้ Micrometer 0–25 mm ได้ เพราะขนาดดังกล่าวยังอยู่ในช่วงการวัด

แต่ถ้าชิ้นงานมีขนาดประมาณ 25.2 mm จะต้องเปลี่ยนไปใช้ Micrometer ช่วง 25–50 mm แทน

จุดนี้สำคัญมากสำหรับงานผลิต เพราะแม้ขนาดจะต่างกันเพียง 0.4 mm แต่ก็อาจทำให้ต้องเปลี่ยนช่วงของเครื่องมือวัด

แล้วถ้าขนาดชิ้นงานอยู่ตรงรอยต่อของช่วงการวัดล่ะ?

ในงานจริงอาจพบชิ้นงานที่มีขนาดใกล้กับจุดเปลี่ยนช่วง เช่น 24.99 mm, 25.00 mm หรือ 25.01 mm กรณีนี้ควรเลือกเครื่องมือโดยพิจารณาจาก Drawing, Tolerance และช่วงการวัดที่ผู้ผลิตระบุ ไม่ควรเลือกจากค่าขนาด Nominal เพียงอย่างเดียว

ตัวอย่างเช่น หาก Drawing ระบุว่า

Ø25.00 ±0.05 mm

ช่วงขนาดที่ยอมรับได้คือ

24.95–25.05 mm

ดังนั้น หาก Dimension อยู่ใกล้จุด 25 mm ควรวางแผนเครื่องมือวัดให้สามารถตรวจสอบ ขนาดต่ำสุดและสูงสุดที่อาจเกิดขึ้นจาก Tolerance ได้อย่างเหมาะสม

นี่เป็นเหตุผลที่ในงาน QC ไม่ควรดูเฉพาะว่า “ชิ้นงานมีขนาดกี่มิลลิเมตร” แต่ควรดู Nominal Size + Tolerance + Measuring Range ไปพร้อมกัน

ถ้าต้องวัดหลายขนาด ควรมี Micrometer หลายตัวหรือไม่?

หากโรงงานมีชิ้นส่วนหลายขนาด การมี Micrometer หลายช่วงถือเป็นเรื่องปกติ เช่น 0–25 / 25–50 / 50–75 / 75–100 mm
เพื่อให้ครอบคลุม Dimension ที่ต้องตรวจสอบ อย่างไรก็ตาม ไม่จำเป็นต้องซื้อทุกช่วงเสมอไป

หากกระบวนการผลิตของโรงงานผลิตเพลาอยู่ในช่วง 18–22 mm เป็นหลัก อาจเริ่มจาก Micrometer ช่วง 0–25 mm ก่อน แล้วจึงเพิ่มช่วงอื่นเมื่อมีความต้องการใช้งานจริง

วิธีนี้ช่วยให้การเลือกซื้อเครื่องมือวัดสัมพันธ์กับ ลักษณะงานและขนาดชิ้นส่วนที่ผลิตจริง แทนการซื้อเครื่องมือจำนวนมากโดยไม่ได้ใช้งาน

Micrometer Range ต่างจาก Resolution อย่างไร?

อีกเรื่องที่ไม่ควรสับสนคือ Measuring Range กับ Resolution

Measuring Range หมายถึง ช่วงขนาดที่เครื่องมือสามารถใช้วัดได้ เช่น 0–25 mm ส่วน Resolution หมายถึง ความละเอียดในการแสดงหรืออ่านค่าการวัด เช่น 0.001 mm ดังนั้น 0–25 mm ไม่ได้หมายความว่าเครื่องมือมีความละเอียด 0.025 mm

แต่หมายถึงเครื่องมือสามารถวัดชิ้นงานภายในช่วง 0–25 mm ส่วนจะอ่านค่าได้ละเอียดเพียงใดต้องดูจาก Specification ของ Micrometer รุ่นนั้นเพิ่มเติม

การเลือก Micrometer ที่ดีจึงควรพิจารณาทั้ง Measuring Range, Resolution และ Accuracy ไม่ใช่ดูเพียงช่วงการวัดอย่างเดียว

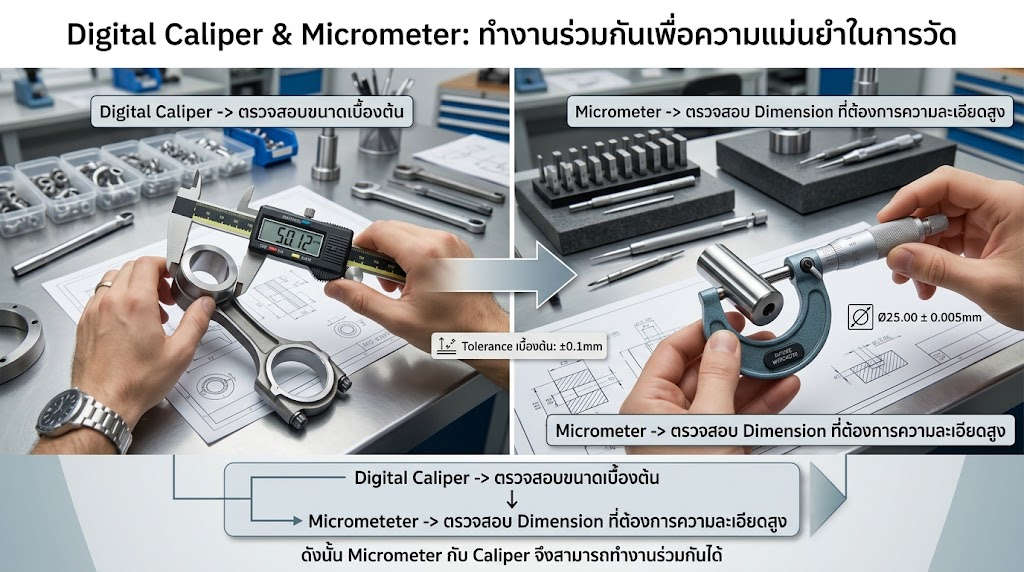

แล้ว Vernier Caliper ใช้แทน Micrometer ได้ไหม?

สำหรับงานวัดทั่วไป Vernier Caliper หรือ Digital Caliper สามารถใช้ตรวจสอบขนาดได้หลากหลาย และสะดวกเมื่อจำเป็นต้องวัดทั้งความยาว ความกว้าง ความสูง เส้นผ่านศูนย์กลางภายนอก หรือขนาดภายใน

แต่หาก Dimension ของชิ้นงานมี Tolerance แคบและต้องการการวัดที่ละเอียดขึ้น Micrometer มักถูกนำมาใช้สำหรับตรวจสอบ Dimension นั้นโดยเฉพาะ ตัวอย่างการทำงานในโรงงานอาจเป็น

Digital Caliper → ตรวจสอบขนาดเบื้องต้น

↓

Micrometer → ตรวจสอบ Dimension ที่ต้องการความละเอียดสูง

ดังนั้น Micrometer กับ Caliper จึงสามารถทำงานร่วมกันได้ ไม่จำเป็นต้องมองว่าเครื่องมือหนึ่งจะต้องทดแทนอีกเครื่องมือหนึ่งทั้งหมด

Checklist ก่อนเลือกซื้อ Micrometer

ก่อนสั่งซื้อ Micrometer สำหรับงาน CNC, งานกลึง หรือ QC ควรตรวจสอบข้อมูลต่อไปนี้

☑ ขนาดชิ้นงานที่ต้องการวัด
☑ ค่า Nominal Size
☑ ค่า Tolerance
☑ Measuring Range
☑ Resolution / Graduation
☑ Accuracy
☑ ระบบอ่านค่า Analog หรือ Digital
☑ ลักษณะของหัววัดและชิ้นงาน
☑ จำนวนชิ้นงานที่ต้องตรวจวัดต่อวัน
☑ ความเหมาะสมกับระบบ Calibration ของโรงงาน

สำหรับผู้ที่กำลังมองหา เครื่องมือวัดสำหรับงานช่าง งานกลึง CNC และงานตรวจสอบคุณภาพ สามารถพิจารณาเครื่องมือวัดจาก KULSUB และเลือกประเภทเครื่องมือให้ตรงกับ Dimension ที่ต้องตรวจสอบ เช่น Vernier, Dial Test Indicator, Thickness Gauge และ Thread Gauge ซึ่งสามารถใช้ร่วมกับ Micrometer ในกระบวนการตรวจสอบชิ้นงานได้

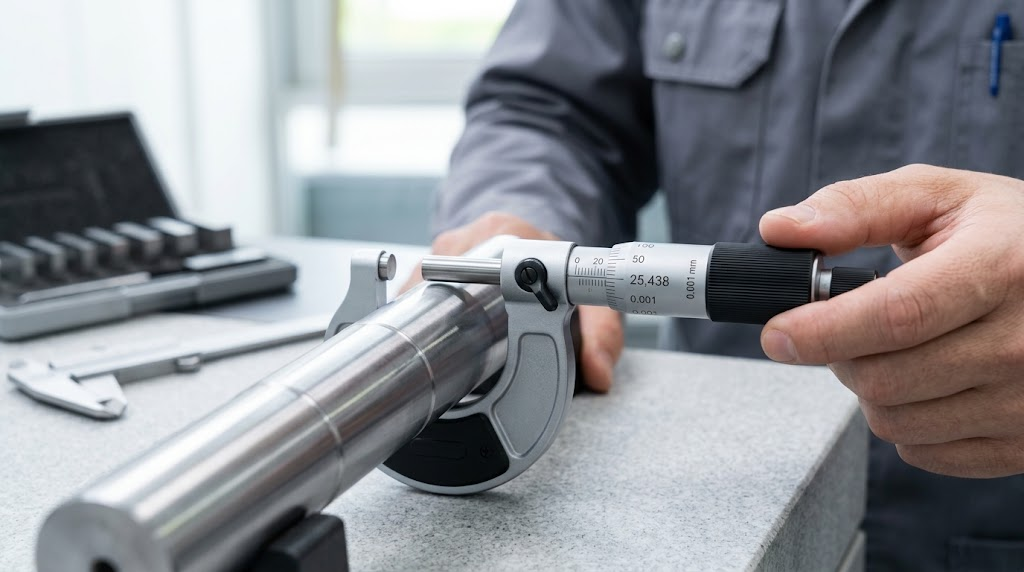

2. ดูความละเอียดของ Micrometer ไม่ใช่ดูแค่ตัวเลขอย่างเดียว

อีกสิ่งที่ควรพิจารณาคือ Resolution หรือ Graduation ซึ่งหมายถึงความละเอียดของค่าที่ Micrometer สามารถอ่านหรือแสดงผลได้ เช่น 0.001 mm หรือ 1 µm โดยค่าที่ละเอียดมากขึ้นจะช่วยให้เห็นความแตกต่างของขนาดชิ้นงานได้มากขึ้น

แต่สิ่งสำคัญคือ Resolution ไม่ได้เท่ากับ Accuracy

• Resolution = เครื่องมือสามารถอ่านค่าได้ละเอียดแค่ไหน
• Accuracy = ค่าที่วัดได้ใกล้เคียงกับขนาดจริงมากแค่ไหน

ตัวอย่างเช่น Micrometer สามารถแสดงค่าได้ละเอียดถึง 0.001 mm แต่ไม่ได้หมายความว่าเครื่องมือนั้นจะมีความแม่นยำ ±0.001 mm เพราะ Accuracy ต้องดูจาก Specification ของเครื่องมือแต่ละรุ่น

ดังนั้น หากเป็นงาน CNC, งาน QC หรือชิ้นส่วนที่มี Tolerance แคบ ไม่ควรเลือก Micrometer จากตัวเลข Resolution เพียงอย่างเดียว แต่ควรตรวจสอบทั้ง Resolution และ Accuracy เพื่อให้มั่นใจว่าเครื่องมือสามารถรองรับความละเอียดของงานที่ต้องการตรวจสอบได้จริง

สรุปง่าย ๆ: Resolution บอกว่า “อ่านได้ละเอียดแค่ไหน” ส่วน Accuracy บอกว่า “วัดได้ใกล้เคียงค่าจริงแค่ไหน”

3. ดูค่า Tolerance ของชิ้นงานก่อนเลือกเครื่องมือ

การเลือก Micrometer ควรเริ่มจากการดู Tolerance ของชิ้นงาน ก่อน เพราะ Tolerance เป็นตัวกำหนดว่าขนาดของชิ้นงานสามารถคลาดเคลื่อนได้มากน้อยแค่ไหน ตัวอย่างเช่น

แบบงานกำหนดขนาดเพลาเป็น Ø25.00 ±0.01 mm หมายความว่าชิ้นงานที่ยอมรับได้ต้องมีขนาดอยู่ระหว่าง 24.99–25.01 mm

เมื่อเป็นงานที่มี Tolerance แคบ เครื่องมือวัดจึงต้องมี Accuracy และ Resolution ที่เหมาะสม เพื่อให้สามารถตรวจสอบได้อย่างน่าเชื่อถือ ในทางกลับกัน หากเป็นงานทั่วไปที่มี Tolerance กว้าง ก็อาจไม่จำเป็นต้องเลือก Micrometer ที่มีความละเอียดหรือความแม่นยำสูงที่สุด

หลักง่าย ๆ คือ เลือกความสามารถของเครื่องมือให้เหมาะกับความละเอียดของงาน ไม่ใช่เลือกเครื่องมือที่ละเอียดที่สุดเสมอไป ดู Tolerance ของชิ้นงานก่อน แล้วจึงเลือก Micrometer ที่มีความสามารถเพียงพอสำหรับการตรวจสอบ

4. เลือกประเภท Micrometer ให้ตรงกับลักษณะการวัด

Micrometer มีหลายประเภท โดยแต่ละประเภทออกแบบมาเพื่อวัดชิ้นงานที่แตกต่างกัน การเลือกให้ตรงกับลักษณะการวัดจะช่วยให้ใช้งานได้สะดวกและได้ผลการวัดที่เหมาะสม

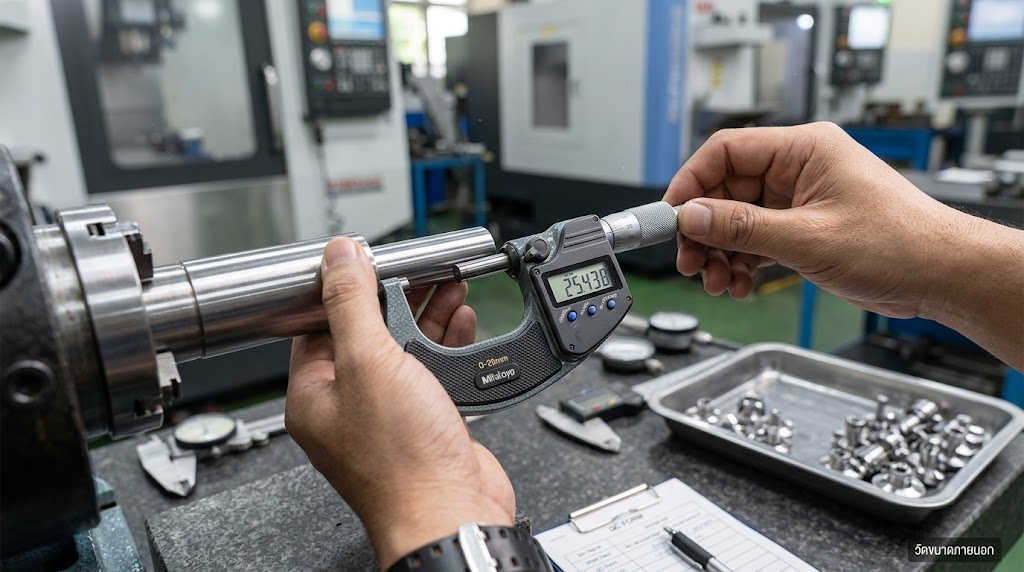

Outside Micrometer เป็น Micrometer ที่พบได้บ่อย เหมาะสำหรับ วัดขนาดภายนอกของชิ้นงาน เช่น

• เส้นผ่านศูนย์กลางเพลา
• ความหนาของชิ้นงาน
• ความหนาของแผ่นโลหะ
• ขนาดภายนอกของชิ้นส่วนทรงกระบอก

จึงเหมาะกับงานกลึง งาน CNC และงานตรวจสอบขนาดชิ้นส่วนทั่วไป

อีกส่วนที่ควรสังเกตคือ Ratchet Stop ซึ่งเป็นกลไกที่ช่วยควบคุมแรงในการวัดให้สม่ำเสมอ เมื่อหมุนจนถึงจุดที่กำหนด กลไกจะช่วยลดการออกแรงกดชิ้นงานมากเกินไป ทำให้การวัดชิ้นงานหลายครั้งมีความสม่ำเสมอมากขึ้น

พูดง่าย ๆ คือ Ratchet Stop ช่วยให้ “แรงวัดคงที่” และลดความคลาดเคลื่อนจากการออกแรงของผู้ใช้งาน จึงมีประโยชน์อย่างมากสำหรับงาน QC ที่ต้องวัดชิ้นงานจำนวนหลายชิ้น

Inside Micrometer

Inside Micrometer หรือไมโครมิเตอร์วัดใน ใช้สำหรับตรวจสอบ ขนาดภายในของชิ้นงาน โดยเฉพาะรูหรือช่องว่างที่ต้องการวัดเส้นผ่านศูนย์กลางด้านใน

ตัวอย่างการใช้งาน เช่น

• วัดเส้นผ่านศูนย์กลางรูเจาะ
• ตรวจสอบขนาดรูในของชิ้นส่วน
• วัดขนาด Bore ของชิ้นงาน
• ตรวจสอบระยะภายในของชิ้นส่วนทรงกระบอก

เหมาะกับงาน กลึง CNC, งานเจาะ และงาน QC ที่ต้องตรวจสอบว่าขนาดรูเป็นไปตาม Drawing หรือไม่

ตัวอย่างเช่น หากแบบกำหนดรูไว้ที่ Ø30.00 ±0.02 mm สามารถใช้ Inside Micrometer เพื่อตรวจสอบว่ารูที่ผลิตได้อยู่ในช่วงที่กำหนดหรือไม่

จุดสำคัญคือ Outside Micrometer ใช้วัดขนาดภายนอก ส่วน Inside Micrometer ใช้วัดขนาดภายใน ดังนั้นควรเลือกประเภทของ Micrometer ให้ตรงกับ Dimension ที่ต้องการตรวจสอบ เพื่อให้สามารถวัดชิ้นงานได้อย่างถูกต้องและเหมาะสมกับลักษณะงาน

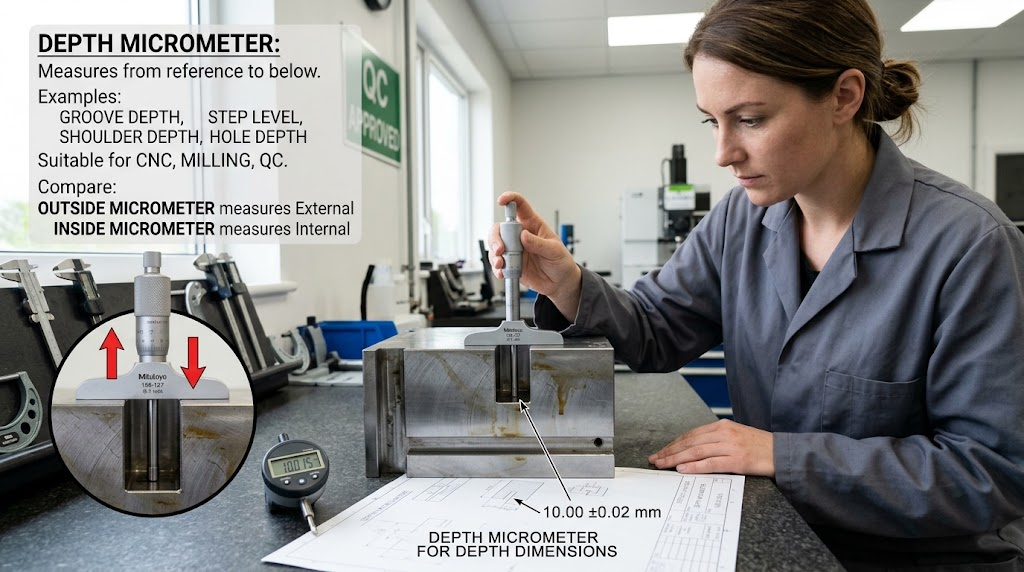

Depth Micrometer

Depth Micrometer หรือไมโครมิเตอร์วัดความลึก ใช้สำหรับตรวจสอบ Dimension ในแนวความลึก ของชิ้นงาน โดยเฉพาะตำแหน่งที่ไม่สามารถใช้ Outside Micrometer วัดได้โดยตรง

ตัวอย่างการใช้งาน เช่น

• วัดความลึกของร่อง
• วัดความลึกของรูหรือช่อง
• ตรวจสอบระดับของ Step
• วัดความลึกของบ่า (Shoulder)
• ตรวจสอบความลึกของชิ้นส่วนตามแบบงาน

เหมาะกับงาน CNC, งานกัด, งานกลึง และงาน QC ที่ต้องควบคุมความลึกของชิ้นงานให้ตรงตาม Drawing

ตัวอย่างเช่น หากแบบกำหนดให้ร่องมีความลึก 10.00 ±0.02 mm สามารถใช้ Depth Micrometer ตรวจสอบว่าร่องที่กัดออกมามีความลึกอยู่ในค่าที่กำหนดหรือไม่

จุดสังเกตคือ Depth Micrometer มีฐานสำหรับวางบนผิวอ้างอิงของชิ้นงาน และก้านวัดจะเลื่อนลงไปสัมผัสตำแหน่งที่ต้องการวัด จึงเหมาะกับการตรวจสอบระยะจากผิวอ้างอิงไปยังจุดที่อยู่ด้านล่าง

สรุปง่าย ๆ: Outside Micrometer วัด “ขนาดภายนอก”, Inside Micrometer วัด “ขนาดภายใน” และ Depth Micrometer วัด “ความลึก” ของชิ้นงาน

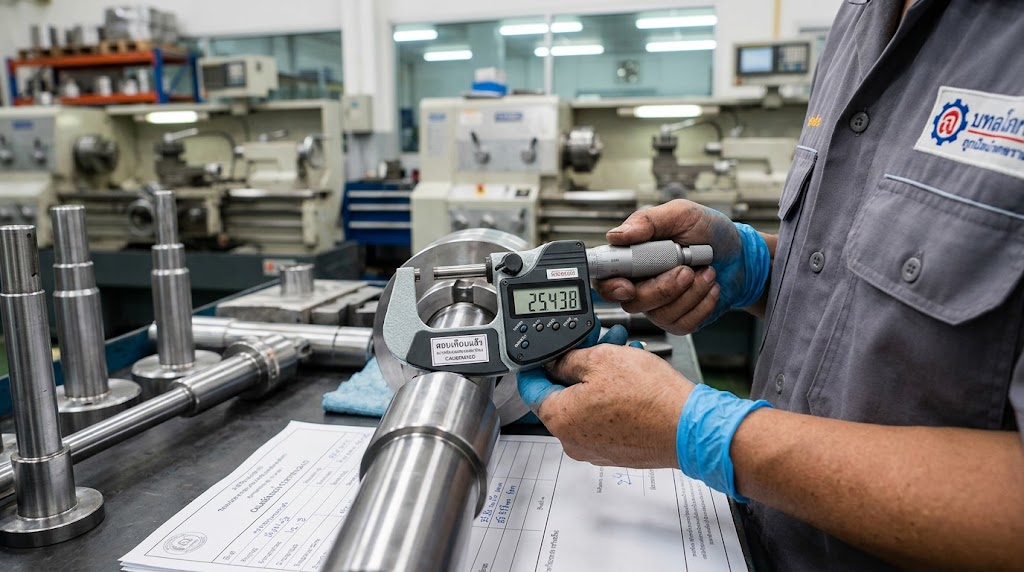

Digital Micrometer

Digital Micrometer เป็นไมโครมิเตอร์ที่แสดงค่าการวัดผ่านหน้าจอดิจิทัล ทำให้อ่านค่าได้ง่ายและสะดวกกว่าการอ่านสเกลแบบดั้งเดิม โดยเฉพาะเมื่อจำเป็นต้องตรวจวัดชิ้นงานจำนวนมาก

เหมาะกับงาน CNC และ QC ที่ต้องตรวจสอบขนาดชิ้นงานซ้ำ ๆ เช่น การตรวจสอบเส้นผ่านศูนย์กลางเพลา หรือความหนาของชิ้นส่วนในกระบวนการผลิต

ข้อดีอีกอย่างคือช่วยลดความผิดพลาดจากการอ่านสเกล และในบางรุ่นสามารถเปลี่ยนหน่วยระหว่าง mm และ inch ได้ ทำให้สะดวกเมื่อต้องทำงานกับแบบชิ้นส่วนที่ใช้หน่วยแตกต่างกัน

อย่างไรก็ตาม การเลือก Digital Micrometer ไม่ควรดูเพียงว่าหน้าจออ่านง่ายหรือมีตัวเลขละเอียดแค่ไหน แต่ควรตรวจสอบ Accuracy, Resolution, Measuring Range และ Specification ของรุ่นนั้น ๆ ให้เหมาะกับ Tolerance ของชิ้นงานด้วย

สรุปง่าย ๆ: Digital Micrometer เหมาะกับงานที่ต้องการความสะดวกในการอ่านค่าและตรวจวัดชิ้นงานหลายชิ้น แต่ความเป็น Digital ไม่ได้หมายความว่าเครื่องมือจะแม่นยำกว่าเสมอไป จึงต้องพิจารณา Specification ของเครื่องมือควบคู่กัน

5. เลือก Ratchet หรือ Friction Thimble สำหรับงานที่ต้องการวัดซ้ำ

ในการใช้ Micrometer แรงที่ใช้วัดมีผลต่อความสม่ำเสมอของค่าที่อ่านได้ โดยเฉพาะชิ้นงานขนาดเล็ก ชิ้นงานที่มีผิวละเอียด หรือวัสดุที่อาจเปลี่ยนรูปได้เมื่อได้รับแรงกดมากเกินไป

Micrometer จึงอาจมีตัวช่วยควบคุมแรงวัด เช่น Ratchet Stop หรือ Friction Thimble เพื่อช่วยให้ผู้ใช้งานออกแรงกับชิ้นงานได้สม่ำเสมอมากขึ้น

Ratchet Stop คืออะไร?

Ratchet Stop เป็นกลไกที่ช่วยควบคุมแรงในการวัด เมื่อหมุนจนถึงแรงที่กำหนด กลไกจะหมุนหรือคลิกต่อโดยไม่เพิ่มแรงกดลงบนชิ้นงานมากเกินไป

จึงเหมาะกับงานที่ต้อง วัดชิ้นงานหลายชิ้นซ้ำ ๆ เช่น งาน Production และ QC เพราะช่วยลดความแตกต่างที่เกิดจากแรงมือของผู้วัดแต่ละครั้ง

แล้ว Friction Thimble คืออะไร?

Friction Thimble ใช้หลักการคล้ายกัน คือช่วยควบคุมแรงในการหมุนและแรงกดระหว่างการวัด ทำให้ผู้ใช้งานสามารถวัดชิ้นงานด้วยแรงที่สม่ำเสมอมากขึ้น

ดังนั้นในการเลือก Micrometer หากต้องตรวจสอบชิ้นงานจำนวนมากหรือให้ความสำคัญกับ Repeatability ควรพิจารณาระบบควบคุมแรงวัดร่วมกับ Specification อื่น ๆ ของเครื่องมือ

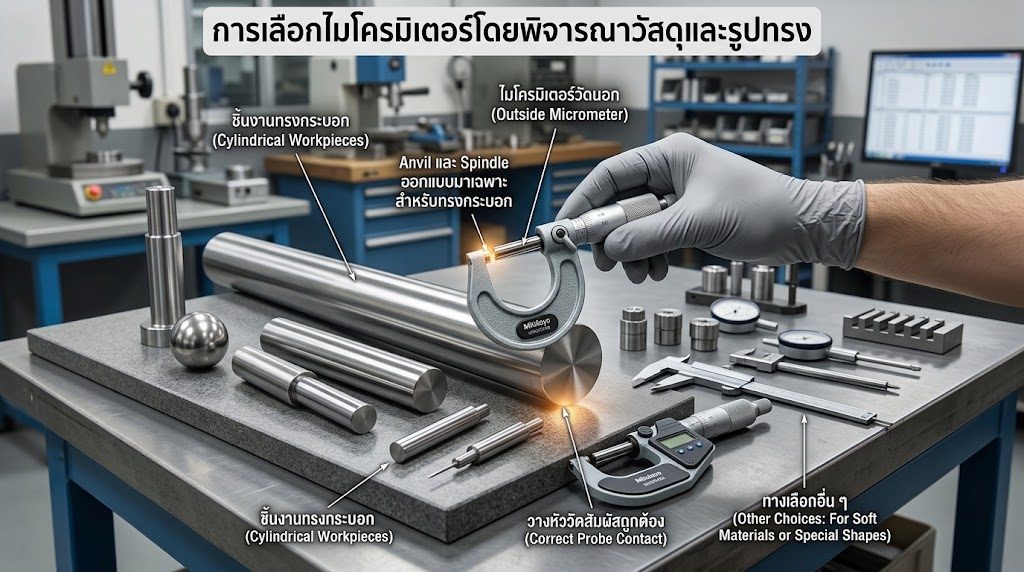

6. พิจารณาวัสดุและรูปทรงของชิ้นงาน

นอกจากขนาดและ Tolerance แล้ว ก่อนเลือก Micrometer ควรดูด้วยว่า ชิ้นงานมีรูปทรงและวัสดุเป็นอย่างไร เพราะลักษณะของพื้นผิวและจุดที่ต้องการวัดอาจทำให้ต้องเลือกหัววัดหรือรูปแบบ Micrometer ที่แตกต่างกัน

ชิ้นงานทรงกระบอก

เช่น เพลา (Shaft), Pin หรือชิ้นส่วนทรงกลม

ควรเลือก Outside Micrometer ที่มีรูปแบบ Anvil และ Spindle เหมาะกับการวัดเส้นผ่านศูนย์กลางภายนอก โดยควรวางหัววัดให้สัมผัสกับชิ้นงานในตำแหน่งที่ถูกต้อง เพื่อให้ค่าที่ได้ตรงกับ Dimension ที่ต้องการตรวจสอบ

แผ่นโลหะ

หากต้องวัดความหนาของ Sheet Metal, Plate หรือชิ้นงานแผ่นบาง ควรพิจารณารูปแบบและพื้นที่สัมผัสของหัววัด เพราะหัววัดที่เหมาะสมจะช่วยให้สัมผัสกับชิ้นงานได้ดีและลดโอกาสที่แรงกดจะส่งผลต่อค่าที่วัด

ชิ้นงานขนาดใหญ่

หากต้องวัดชิ้นงานที่มีขนาดใหญ่ ควรเลือก Micrometer ที่มี Measuring Range ครอบคลุมขนาดที่ต้องการ และพิจารณาขนาดของ Frame ให้สามารถเข้าถึงตำแหน่งที่ต้องการวัดได้สะดวก

ชิ้นงานที่มีรูปทรงพิเศษ

สำหรับชิ้นงานที่มีร่อง มุม หรือพื้นที่วัดเข้าถึงได้ยาก อาจต้องเลือก Special Micrometer ที่ออกแบบหัววัดให้เหมาะกับ Geometry ของชิ้นงานโดยเฉพาะ เช่น

• Blade Micrometer สำหรับวัดบริเวณร่องหรือพื้นที่แคบ
• Point Micrometer สำหรับวัดตำแหน่งที่เข้าถึงได้ยากหรือชิ้นงานที่มีขนาดเล็ก
• Micrometer แบบหัววัดเฉพาะทาง สำหรับชิ้นงานที่มีรูปทรงแตกต่างจากทั่วไป

ดังนั้น การเลือก Micrometer ไม่ควรดูเพียงว่า “วัดได้กี่มิลลิเมตร” แต่ควรดูด้วยว่า “หัววัดสามารถเข้าถึงตำแหน่งที่ต้องการวัดได้หรือไม่ และเหมาะกับรูปทรงของชิ้นงานหรือไม่” เพราะเครื่องมือที่มีความละเอียดสูงก็อาจไม่เหมาะกับงาน หากหัววัดไม่สามารถสัมผัสจุดที่ต้องการตรวจสอบได้อย่างถูกต้อง

Micrometer กับ Vernier Caliper ใช้ต่างกันอย่างไร?

คำถามที่พบได้บ่อยคือ “ถ้ามี Vernier Caliper แล้ว ยังจำเป็นต้องใช้ Micrometer หรือไม่?” คำตอบขึ้นอยู่กับระดับความแม่นยำของงาน

ดังนั้นทั้งสองเครื่องมือไม่ได้จำเป็นต้องเลือกอย่างใดอย่างหนึ่ง แต่สามารถใช้ร่วมกันได้ตัวอย่างเช่น

Vernier Caliper → ตรวจสอบขนาดเบื้องต้น แล้วใช้ Micrometer → ตรวจสอบ Dimension ที่ต้องการความละเอียดสูง

สำหรับงานผลิตจริง วิธีนี้ช่วยให้กระบวนการตรวจสอบเหมาะกับระดับความละเอียดของแต่ละ Dimension มากขึ้น

KULSUB เองมีหมวด เครื่องมือการวัด ที่ครอบคลุมทั้ง Micrometer, Vernier, Height Gauge, Thread Gauge และเครื่องมือวัดประเภทอื่น ๆ เพื่อรองรับงานช่าง งานกลึง และงานผลิต

ข้อผิดพลาดที่พบบ่อยในการใช้ Micrometer

แม้จะเลือก Micrometer ได้ถูกประเภทแล้ว แต่ผลการวัดก็ยังสามารถคลาดเคลื่อนได้จากวิธีใช้งาน

1. ใช้แรงกดไม่สม่ำเสมอ

หากแต่ละครั้งใช้แรงกดไม่เท่ากัน ค่าที่อ่านได้อาจแตกต่างกัน ควรใช้ Ratchet Stop หรือกลไกควบคุมแรงวัดตามที่ออกแบบไว้

2. ไม่ตรวจสอบ Zero ก่อนใช้งาน

ก่อนเริ่มวัดควรตรวจสอบว่าเมื่อปิดหัววัดแล้วค่าที่แสดงอยู่ในตำแหน่งที่ถูกต้องหรือไม่ หากมีความคลาดเคลื่อน ควรตรวจสอบและปรับตั้งตามคู่มือของผู้ผลิต

3. วัดชิ้นงานที่ยังมีเศษโลหะติดอยู่

เศษ Cutting Chips หรือ Burr ที่ติดอยู่บนผิวชิ้นงานสามารถทำให้ค่าที่วัดได้สูงกว่าขนาดจริง ควรทำความสะอาดชิ้นงานและพื้นผิววัดก่อนเริ่มตรวจสอบ

4. วัดทันทีหลังชิ้นงานผ่านการตัดเฉือน

ชิ้นงานที่เพิ่งผ่านการกลึงหรือกัดอาจมีอุณหภูมิสูงกว่าสภาพแวดล้อม ทำให้เกิดการขยายตัวทางความร้อน หากเป็นงานที่ต้องการความแม่นยำสูง ควรพิจารณาสภาพแวดล้อม อุณหภูมิ และเวลาพักของชิ้นงานก่อนวัด

5. ไม่สอบเทียบเครื่องมือ

Micrometer ที่ใช้งานเป็นประจำควรมีระบบตรวจสอบและสอบเทียบตามความเหมาะสมของระบบ Quality Control การ Calibration มีวัตถุประสงค์เพื่อตรวจหา Error ของเครื่องมือ และมีมาตรฐานสำหรับการสอบเทียบ Micrometer เช่น ASME B89.1.13

วิธีเลือก Micrometer สำหรับงาน CNC แบบง่าย ๆ

หากต้องเลือก Micrometer สำหรับงาน CNC งานกลึง หรืองาน QC ไม่จำเป็นต้องเริ่มจากการดูยี่ห้อหรือความละเอียดสูงสุดก่อน แต่ควรเริ่มจาก “งานที่ต้องวัด” แล้วค่อยเลือกเครื่องมือให้เหมาะสม โดยสามารถใช้ Checklist 5 ขั้นตอนนี้ได้

Step 1: ดู Dimension ที่ต้องวัด

เริ่มจากดู ขนาดของชิ้นงานใน Drawing ว่าต้องตรวจสอบ Dimension ใดบ้าง เช่น

Ø20 mm → Ø50 mm → Ø100 mm

ข้อมูลนี้จะช่วยกำหนด Measuring Range ของ Micrometer ที่ต้องใช้ เช่น ชิ้นงานประมาณ 20 mm อาจใช้ช่วง 0–25 mm ส่วนชิ้นงานประมาณ 50 mm ต้องเลือกช่วงที่ครอบคลุมขนาดดังกล่าว

หากโรงงานมีชิ้นงานหลายขนาด อาจต้องเตรียม Micrometer หลายช่วงเพื่อให้ครอบคลุม Dimension ที่ต้องตรวจสอบ

Step 2: ดู Tolerance ใน Drawing

ต่อมาคือดูว่า Dimension นั้นมี Tolerance เท่าใด เช่น ±0.01 mm หรือ ±0.005 mm

ยิ่ง Tolerance แคบ ยิ่งต้องให้ความสำคัญกับ Accuracy, Resolution และความสามารถของระบบการวัด มากขึ้น เพราะเครื่องมือที่เลือกต้องสามารถแยกความแตกต่างของขนาดชิ้นงานได้เหมาะสมกับค่าที่ต้องการควบคุม

Step 3: เลือกประเภท Micrometer ให้ตรงกับงาน

เลือกประเภทของ Micrometer ตาม Dimension ที่ต้องการวัด เช่น

• วัด OD → Outside Micrometer
• วัด ID → Inside Micrometer
• วัด Depth → Depth Micrometer
• วัดความหนา → Outside Micrometer หรือ Micrometer เฉพาะทาง
• ชิ้นงานรูปทรงพิเศษ → Special Micrometer ที่มีหัววัดเหมาะกับ Geometry
• งานวัดซ้ำจำนวนมาก → พิจารณา Digital Micrometer เพื่อความสะดวกในการอ่านค่า

การเลือกประเภทให้ตรงกับลักษณะงานมีความสำคัญ เพราะแม้ Micrometer จะมีความละเอียดสูง แต่หากหัววัดไม่สามารถเข้าถึงตำแหน่งที่ต้องการวัดได้ ก็ไม่สามารถใช้งานได้อย่างมีประสิทธิภาพ

Step 4: ตรวจสอบ Accuracy และ Resolution

อย่าดูเฉพาะตัวเลข Resolution ที่แสดงบนหน้าจอหรือสเกล แต่ควรตรวจสอบ Accuracy และ Specification ของผู้ผลิต ด้วย

เพราะ Resolution บอกว่าเครื่องมือสามารถอ่านค่าได้ละเอียดแค่ไหน ขณะที่ Accuracy บอกว่าค่าที่วัดได้มีความคลาดเคลื่อนจากค่าจริงมากน้อยเพียงใด

โดยเฉพาะงาน QC ที่มี Tolerance แคบ ควรเลือกเครื่องมือที่มีความสามารถเหมาะสมกับระดับความละเอียดของงาน

Step 5: พิจารณาวิธีใช้งานจริง

สุดท้ายควรดูว่า Micrometer จะถูกนำไปใช้งานอย่างไร หากต้องวัดชิ้นงานจำนวนมาก ควรให้ความสำคัญกับ

• อ่านค่าได้สะดวก
• แรงวัดมีความสม่ำเสมอ
• จับและใช้งานได้ถนัด
• มี Repeatability ที่เหมาะสม
• สามารถตรวจสอบหรือสอบเทียบตามระบบ QC ของโรงงานได้

เช่น งานที่ต้องวัดชิ้นงานซ้ำหลายสิบหรือหลายร้อยชิ้นต่อวัน อาจพิจารณา Micrometer ที่มี Ratchet Stop หรือระบบควบคุมแรงวัด และเลือก Digital Micrometer หากต้องการความสะดวกในการอ่านค่า

เครื่องมือวัดที่ควรมีร่วมกับ Micrometer

ในงาน CNC หรือ QC การมี Micrometer เพียงอย่างเดียวอาจไม่เพียงพอ เพราะชิ้นงานหนึ่งชิ้นอาจมีหลาย Dimension ที่ต้องตรวจสอบ ชุดเครื่องมือพื้นฐานที่สามารถใช้ร่วมกันได้ เช่น

Digital Vernier Caliper
สำหรับวัดขนาดทั่วไปและตรวจสอบ Dimension เบื้องต้น

Micrometer
สำหรับ Dimension ที่ต้องการความละเอียดสูง

Dial Indicator
สำหรับตรวจสอบ Runout, ความเยื้องศูนย์ และการเคลื่อนที่

Thickness Gauge
สำหรับตรวจสอบช่องว่างหรือความหนาตามลักษณะงาน

Thread Gauge
สำหรับตรวจสอบรูปแบบและขนาดเกลียว

KULSUB มีสินค้ากลุ่มเครื่องมือวัด เช่น เวอร์เนียดิจิตอล L+R+T, เวอร์เนียดิจิตอลสแตนเลส L+R+T, Dial Test Indicator HP, เกจวัดความหนา HP และหวีวัดเกลียว ซึ่งสามารถนำมาใช้เป็นเครื่องมือประกอบการตรวจสอบในงานช่างและงานผลิตได้

หากต้องการเลือกเครื่องมือวัดให้เหมาะกับงาน ควรพิจารณาจาก Dimension, Tolerance, รูปทรงของชิ้นงาน และลักษณะการตรวจสอบ มากกว่าการเลือกจากความละเอียดของเครื่องมือเพียงอย่างเดียว

สรุป: เลือก Micrometer อย่างไรให้เหมาะกับงาน?

การเลือก Micrometer ให้เหมาะกับงานวัดชิ้นส่วน ควรเริ่มจากความต้องการของชิ้นงานเป็นหลัก โดยพิจารณา

ขนาดชิ้นงาน → Measuring Range → Tolerance → Accuracy → Resolution → ประเภท Micrometer → วิธีใช้งาน

หากเป็นงานกลึงหรือ CNC ที่ต้องควบคุมขนาดเพลาและเส้นผ่านศูนย์กลางภายนอก Outside Micrometer เป็นตัวเลือกที่เหมาะกับงานลักษณะนี้ ขณะที่งานวัดรูหรือความลึกควรเลือก Micrometer ที่ออกแบบมาสำหรับ Dimension นั้นโดยเฉพาะ

นอกจากนี้ ควรใช้ Micrometer ร่วมกับเครื่องมือวัดประเภทอื่น เช่น Vernier Caliper, Dial Indicator, Thickness Gauge และ Thread Gauge เพื่อให้สามารถตรวจสอบชิ้นงานได้ครอบคลุมมากขึ้น

สำหรับโรงงานหรือช่างที่กำลังมองหา เครื่องมือวัดสำหรับงานกลึง งาน CNC และงานตรวจสอบชิ้นส่วน สามารถเลือกดูหมวดเครื่องมือวัดของ KULSUB ซึ่งมีเครื่องมือวัดหลายประเภทสำหรับใช้งานร่วมกันในกระบวนการผลิตและ QC

เลือกเครื่องมือวัดให้ตรงกับงาน เพราะความแม่นยำของชิ้นงานเริ่มต้นจากการวัดที่ถูกต้อง
