ในงาน CNC Machining เครื่องมือตัด (Cutting Tool) ถือเป็นหนึ่งในปัจจัยสำคัญที่ส่งผลต่อคุณภาพของชิ้นงาน ความแม่นยำ ความเร็วในการผลิต และต้นทุนของกระบวนการตัดเฉือน
สำหรับช่าง CNC และผู้ปฏิบัติงานด้าน Machining การเข้าใจคำศัพท์พื้นฐานเกี่ยวกับ Cutting Tool ไม่เพียงช่วยให้สามารถเลือกใช้งานเครื่องมือได้อย่างเหมาะสม แต่ยังช่วยให้สื่อสารกับฝ่ายผลิต วิศวกร และผู้จำหน่ายเครื่องมือได้อย่างถูกต้อง
บทความนี้รวบรวม 15 คำศัพท์ Cutting Tool ที่ช่าง CNC ควรรู้ ตั้งแต่ประเภทเครื่องมือ ค่าการตัด ไปจนถึงส่วนประกอบที่เกี่ยวข้องกับความแม่นยำในการทำงาน
15 คำศัพท์ Cutting Tool ที่ช่าง CNC ควรรู้

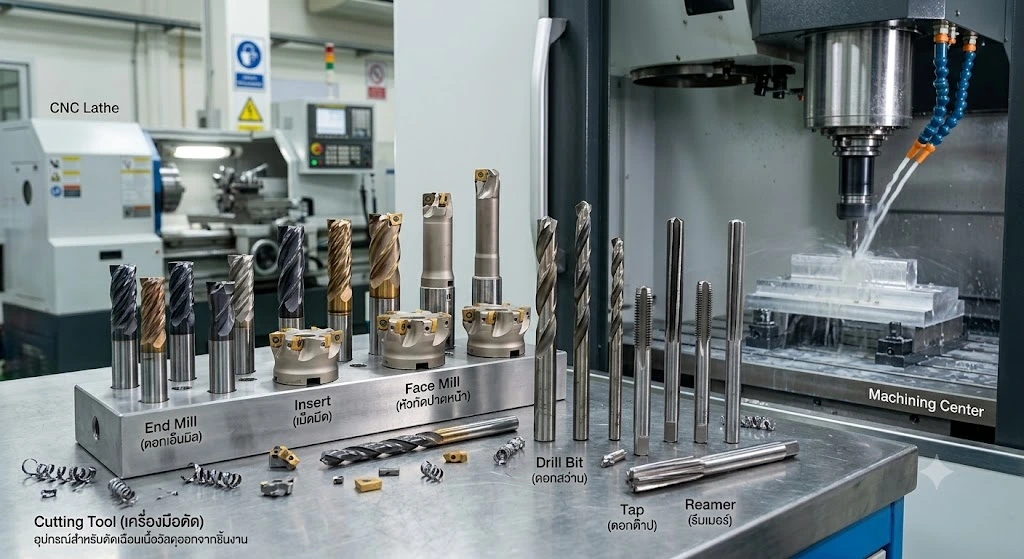

1. Cutting Tool (เครื่องมือตัด)
Cutting Tool (เครื่องมือตัด) คือ อุปกรณ์ที่ใช้สำหรับตัดเฉือนเนื้อวัสดุออกจากชิ้นงานในกระบวนการผลิต โดยอาศัยการเคลื่อนที่สัมพันธ์กันระหว่างเครื่องมือตัดกับชิ้นงาน เช่น การหมุนของเครื่องมือบนเครื่อง CNC Milling, Machining Center หรือการหมุนของชิ้นงานบนเครื่อง CNC Lathe
เครื่องมือตัดทำหน้าที่สำคัญในการกำหนดรูปทรง ขนาด และคุณภาพของชิ้นงาน โดยคมตัดของเครื่องมือจะรับแรงกด แรงเสียดทาน และความร้อนที่เกิดขึ้นระหว่างกระบวนการ Machining ดังนั้น วัสดุและรูปทรงของ Cutting Tool จึงต้องเลือกให้เหมาะสมกับประเภทงานและวัสดุที่ต้องการตัดเฉือน

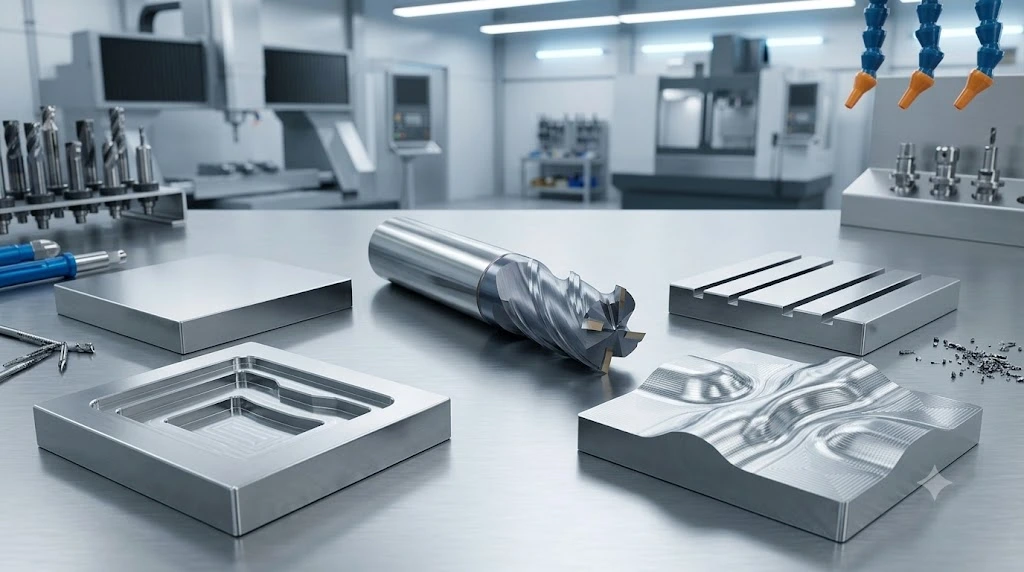

2. End Mill (ดอกเอ็นมิล)
End Mill (ดอกเอ็นมิล) คือ เครื่องมือตัดที่ใช้สำหรับกระบวนการกัด (Milling) บนเครื่องจักรประเภท CNC Machining Center โดยมีลักษณะเป็นทรงกระบอก ประกอบด้วยคมตัดบริเวณด้านข้าง (Peripheral Cutting Edge) และบริเวณปลายดอก (End Cutting Edge) ทำให้สามารถตัดเฉือนวัสดุได้ทั้งแนวด้านข้างและแนวแกน
End Mill เป็นหนึ่งใน Cutting Tool ที่มีความสำคัญอย่างมากในงาน CNC เนื่องจากสามารถรองรับงานกัดได้หลากหลายรูปแบบ ตั้งแต่งานกัดทั่วไป งานขึ้นรูปชิ้นส่วนที่มีความซับซ้อน ไปจนถึงงานผลิตแม่พิมพ์ที่ต้องการความละเอียดสูง
การเลือกใช้ End Mill ต้องพิจารณาจากหลายปัจจัย เช่น วัสดุของชิ้นงาน จำนวนฟันตัด (Flute) ขนาดของดอกกัด วัสดุของเครื่องมือ และลักษณะของงานกัด เพื่อให้ได้ประสิทธิภาพการตัดที่เหมาะสม ลดการสึกหรอ และช่วยยืดอายุการใช้งานของเครื่องมือ

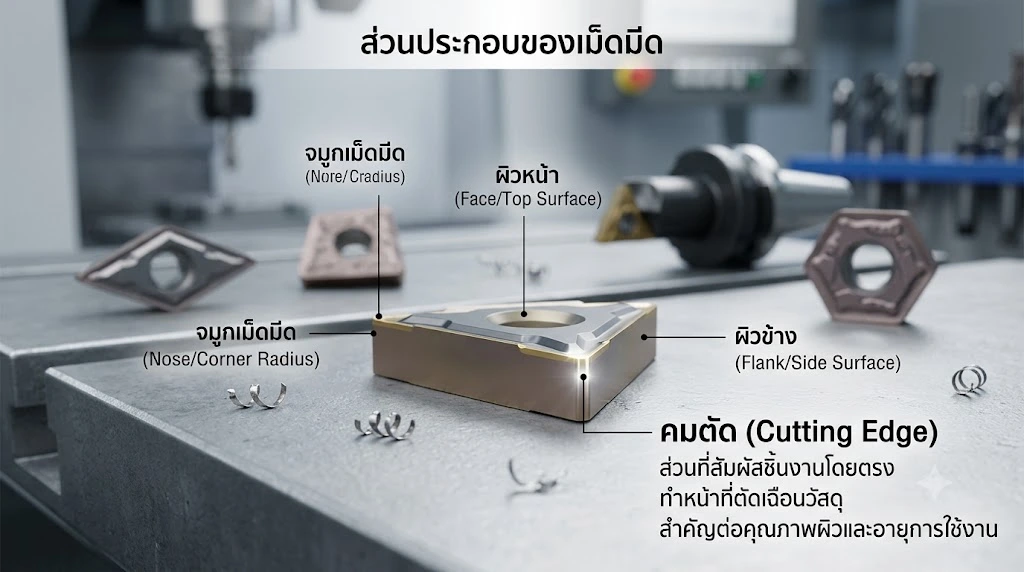

3. Insert (เม็ดมีด)
Insert หรือ Cutting Insert (เม็ดมีด) คือ ส่วนประกอบที่ทำหน้าที่เป็นคมตัดของเครื่องมือ โดยมีลักษณะเป็นแผ่นขนาดเล็กที่ผลิตจากวัสดุแข็งพิเศษ เช่น Carbide, Ceramic, CBN หรือ PCD และถูกออกแบบให้สามารถถอดเปลี่ยนได้ โดยติดตั้งบนอุปกรณ์จับยึด เช่น Turning Holder (ด้ามมีดกลึง) หรือ Milling Cutter (หัวกัด) สำหรับใช้งานในกระบวนการ CNC Machining
เม็ดมีดแตกต่างจากเครื่องมือตัดแบบทั่วไป เช่น ดอกเอ็นมิลหรือดอกสว่าน เนื่องจากสามารถเปลี่ยนเฉพาะส่วนที่เกิดการสึกหรอได้ โดยไม่จำเป็นต้องเปลี่ยนเครื่องมือทั้งชุด ทำให้ช่วยลดเวลาในการบำรุงรักษา ลดต้นทุน และเพิ่มความต่อเนื่องของกระบวนการผลิต
เมื่อติดตั้งเม็ดมีดเข้ากับด้ามจับอย่างถูกต้อง คมตัดจะสามารถทำงานได้อย่างแม่นยำ รองรับแรงตัดและความร้อนที่เกิดขึ้นระหว่างการ Machining ได้ดี เหมาะสำหรับงานผลิตที่ต้องการความสม่ำเสมอและมีปริมาณการผลิตจำนวนมาก

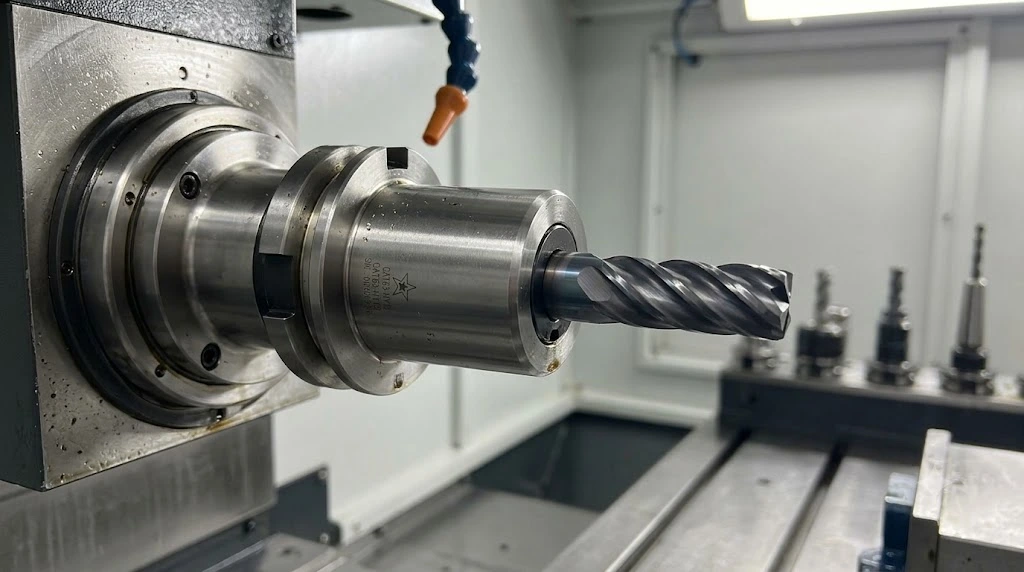

4. Tool Holder (ด้ามจับเครื่องมือ)
Tool Holder (ด้ามจับเครื่องมือ) คือ อุปกรณ์ที่ทำหน้าที่จับยึด Cutting Tool เช่น End Mill, Drill Bit หรือหัวกัดที่ใช้เม็ดมีด (Milling Cutter) เข้ากับ Spindle ของเครื่อง CNC เพื่อให้เครื่องมือตัดสามารถหมุนและทำงานได้อย่างมั่นคงตามตำแหน่งที่กำหนด
Tool Holder ถือเป็นส่วนประกอบสำคัญในระบบการตัดเฉือน เนื่องจากเป็นจุดเชื่อมต่อระหว่างเครื่องจักรกับเครื่องมือตัด หากระบบจับยึดไม่มีความแม่นยำ อาจส่งผลต่อความเสถียรของการตัด เกิดแรงสั่นสะเทือน และทำให้คุณภาพของชิ้นงานลดลง
หน้าที่หลักของ Tool Holder คือการ รักษาตำแหน่งศูนย์กลางของเครื่องมือตัด (Tool Center) ให้มีความแม่นยำ ลดการเคลื่อนตัวระหว่างการทำงาน และช่วยถ่ายทอดแรงหมุนจาก Spindle ไปยัง Cutting Tool ได้อย่างมีประสิทธิภาพ โดยเฉพาะงาน CNC ที่ต้องการความละเอียดสูง เช่น งานแม่พิมพ์ งานผลิตชิ้นส่วนยานยนต์ และงาน Precision Machining

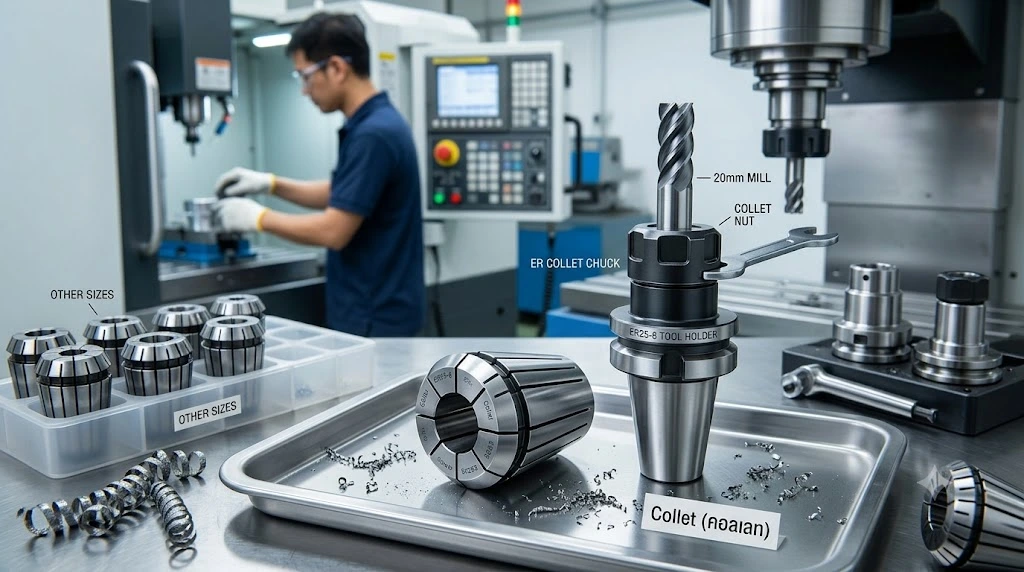

5. Collet (คอลเลท)
Collet (คอลเลท) คือ อุปกรณ์สำหรับจับยึดเครื่องมือตัดที่ใช้งานร่วมกับ Tool Holder มีหน้าที่บีบรัดก้านของเครื่องมือ เช่น End Mill, Drill Bit, Reamer หรือเครื่องมือตัดประเภทอื่น ๆ ให้อยู่ในตำแหน่งที่ถูกต้องและมั่นคงระหว่างการทำงานของเครื่อง CNC
Collet ทำหน้าที่เป็นตัวกลางระหว่าง Tool Holder กับ Cutting Tool โดยช่วยถ่ายแรงจับยึดจาก Holder ไปยังเครื่องมือ ทำให้เครื่องมือตัดสามารถหมุนได้อย่างแม่นยำ ลดการขยับตัวระหว่างการตัดเฉือน และช่วยควบคุมตำแหน่งของ Tool ให้อยู่ในแนวศูนย์กลางของ Spindle
ในงาน CNC Machining โดยเฉพาะงานที่ต้องการความละเอียดสูง เช่น งานแม่พิมพ์ งานชิ้นส่วน Precision หรือการกัดชิ้นงานขนาดเล็ก คุณภาพของ Collet มีผลโดยตรงต่อความแม่นยำของกระบวนการผลิต เพราะแม้ความคลาดเคลื่อนเพียงเล็กน้อยจากระบบจับยึด ก็สามารถส่งผลต่อขนาดชิ้นงานและคุณภาพผิวได้

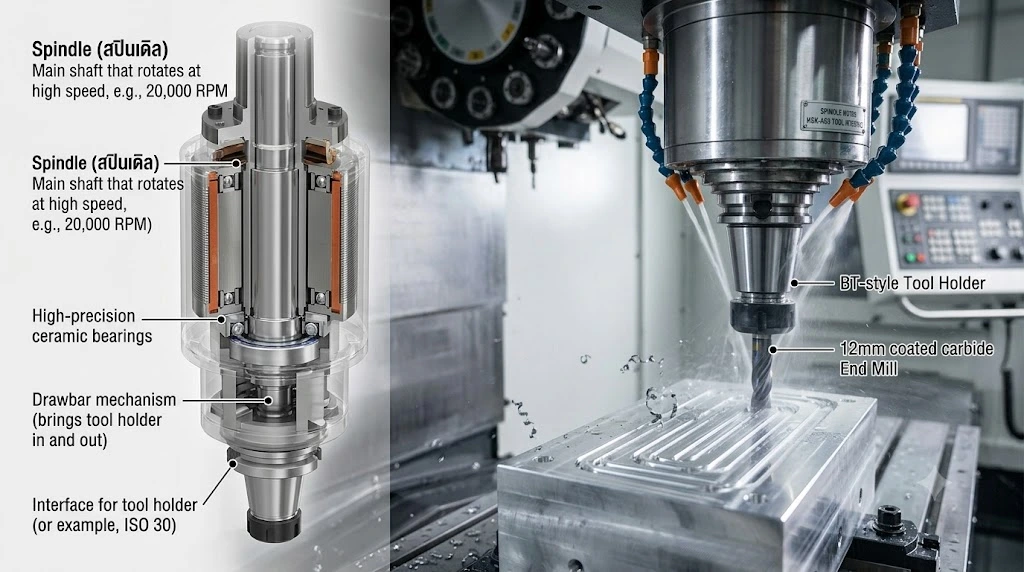

6. Spindle (สปินเดิล)
Spindle (สปินเดิล) คือ ชุดเพลาหมุนหลักของเครื่อง CNC ที่ทำหน้าที่เป็นตัวขับเคลื่อน Cutting Tool ให้หมุนด้วยความเร็วรอบที่กำหนด เพื่อให้เกิดกระบวนการตัดเฉือน เช่น การกัด (Milling) การเจาะ (Drilling) หรือการคว้านรู (Boring) โดย Spindle ถือเป็นหนึ่งในส่วนประกอบที่มีความสำคัญอย่างมากต่อความแม่นยำและประสิทธิภาพของเครื่องจักร
ในเครื่อง CNC Machining Center Spindle จะทำหน้าที่รับและส่งกำลังจากมอเตอร์ไปยัง Tool Holder และ Cutting Tool ทำให้เครื่องมือตัดสามารถหมุนด้วยความเร็วและแรงบิดที่เหมาะสมกับลักษณะงาน หาก Spindle มีความแข็งแรงและมีความแม่นยำสูง จะช่วยให้ Cutting Tool ทำงานได้อย่างเสถียร ลดการสั่นสะเทือน และช่วยให้ได้คุณภาพชิ้นงานตามมาตรฐาน
7. Cutting Speed (ความเร็วตัด)
Cutting Speed (Vc) หรือ ความเร็วตัด คือ ความเร็วที่คมตัดของเครื่องมือเคลื่อนที่ผ่านผิววัสดุในระหว่างกระบวนการตัดเฉือน โดยมีหน่วยเป็น เมตรต่อนาที (m/min) เป็นค่าพื้นฐานสำคัญที่ใช้ในการกำหนดความเร็วรอบของ Spindle และประสิทธิภาพของการทำงาน CNC
ในการทำงานของเครื่อง CNC ค่า Cutting Speed จะเป็นตัวกำหนดว่า Cutting Tool สามารถตัดเฉือนวัสดุได้เร็วเพียงใด หากเลือกค่าที่เหมาะสม จะช่วยให้เครื่องมือตัดทำงานได้เต็มประสิทธิภาพ ลดความร้อน ลดการสึกหรอ และช่วยเพิ่มคุณภาพของชิ้นงาน
8. Feed Rate (อัตราป้อน)
Feed Rate (อัตราป้อน) คือ ความเร็วในการเคลื่อนที่ของเครื่องมือตัดหรือชิ้นงานในระหว่างกระบวนการตัดเฉือน โดยเป็นค่าที่กำหนดว่า Cutting Tool จะเคลื่อนที่ผ่านวัสดุเร็วเพียงใดขณะทำการกัด เจาะ หรือกลึง
ในงาน CNC Machining ค่า Feed Rate เป็นหนึ่งในปัจจัยสำคัญที่ส่งผลโดยตรงต่อ คุณภาพผิวชิ้นงาน แรงตัด อายุการใช้งานของเครื่องมือ และประสิทธิภาพการผลิต การตั้งค่า Feed Rate ให้เหมาะสมจะช่วยให้ Cutting Tool ทำงานได้อย่างมีประสิทธิภาพ ลดการสึกหรอ และช่วยให้ได้ชิ้นงานที่มีความแม่นยำตามต้องการ
Feed Rate มักถูกพิจารณาร่วมกับค่าอื่น ๆ เช่น Cutting Speed (Vc), RPM, จำนวนฟันตัดของเครื่องมือ (Flute) และ Depth of Cut เพื่อกำหนดสภาวะการตัดที่เหมาะสมกับแต่ละงาน

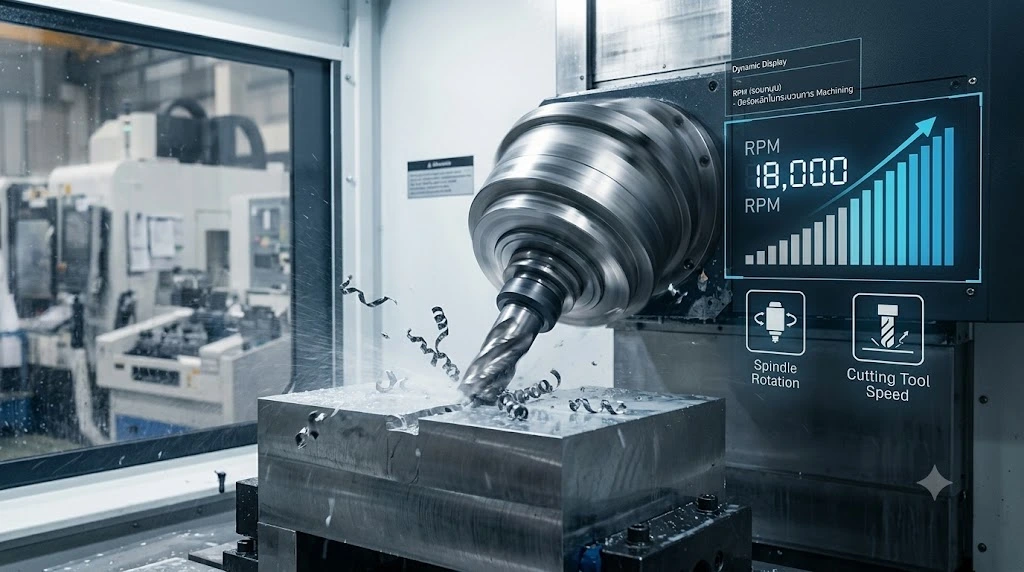

9. RPM (รอบหมุน)
RPM (Revolutions Per Minute) คือ จำนวนรอบการหมุนของ Spindle หรือ Cutting Tool ภายในเวลา 1 นาที โดยเป็นค่าที่ใช้กำหนดความเร็วในการหมุนของเครื่องมือตัดระหว่างกระบวนการ Machining เช่น งานกัด (Milling) งานเจาะ (Drilling) หรืองานกลึง (Turning)
ในระบบ CNC Machining ค่า RPM มีความสัมพันธ์โดยตรงกับ Cutting Speed (Vc), ขนาดของเครื่องมือตัด และวัสดุชิ้นงาน การเลือกความเร็วรอบที่เหมาะสมจะช่วยให้ Cutting Tool สามารถตัดเฉือนวัสดุได้อย่างมีประสิทธิภาพ ลดความร้อน ลดแรงตัด และช่วยยืดอายุการใช้งานของเครื่องมือ
หากตั้งค่า RPM ไม่เหมาะสม อาจส่งผลต่อคุณภาพของชิ้นงานและประสิทธิภาพการผลิต เช่น เครื่องมือสึกหรอเร็ว เกิดแรงสั่นสะเทือน หรือผิวชิ้นงานไม่ได้ตามมาตรฐาน

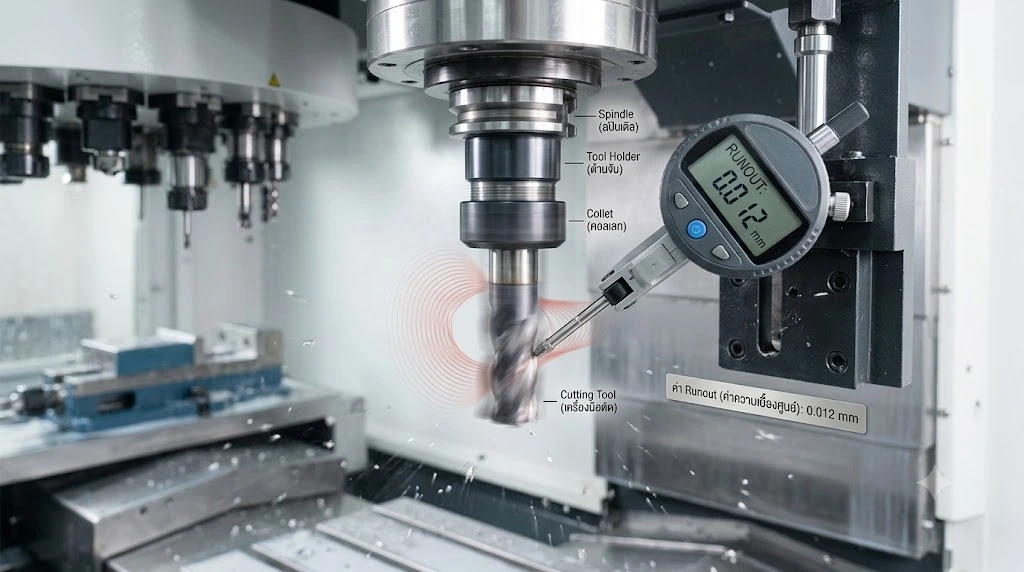

10. Runout (ค่าความเยื้องศูนย์)
Runout (ค่าความเยื้องศูนย์) คือ ค่าความคลาดเคลื่อนของการหมุนที่เกิดขึ้นเมื่อ Cutting Tool ไม่สามารถหมุนอยู่ในแนวศูนย์กลาง (Center Line) ได้อย่างสมบูรณ์ ทำให้ตำแหน่งของคมตัดมีการแกว่งออกจากจุดศูนย์กลางขณะทำงาน
ในกระบวนการ CNC Machining ค่า Runout เป็นปัจจัยสำคัญที่ส่งผลโดยตรงต่อความแม่นยำของการตัดเฉือน เนื่องจากเมื่อเครื่องมือตัดหมุนไม่ตรงศูนย์ คมตัดแต่ละด้านจะรับแรงตัดไม่เท่ากัน ทำให้ประสิทธิภาพการทำงานลดลง และอาจส่งผลต่อคุณภาพของชิ้นงาน
Runout สามารถเกิดขึ้นได้จากหลายส่วนของระบบ เช่น Spindle, Tool Holder, Collet หรือ Cutting Tool โดยเฉพาะระบบจับยึดเครื่องมือ หากมีการสึกหรอ มีสิ่งสกปรก หรือไม่ได้มาตรฐาน อาจทำให้ค่า Runout เพิ่มสูงขึ้นได้

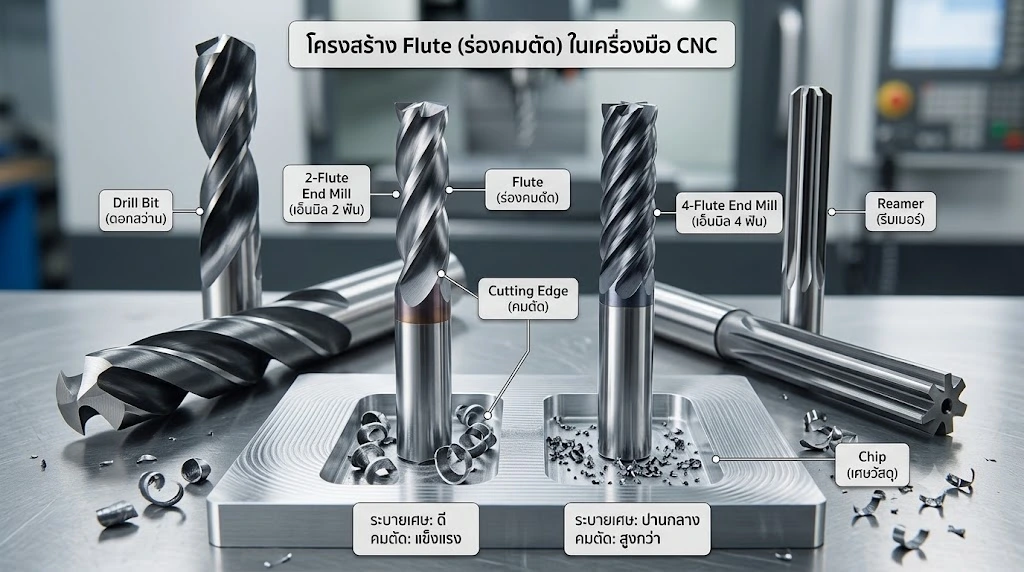

11. Flute (ร่องคมตัด)
Flute (ร่องคมตัด) คือ ร่องที่อยู่บนตัวของ Cutting Tool เช่น End Mill, Drill Bit หรือ Reamer ทำหน้าที่เป็นพื้นที่สำหรับสร้างคมตัด (Cutting Edge) และเป็นช่องทางสำหรับลำเลียงเศษวัสดุ (Chip) ออกจากบริเวณการตัดเฉือน
ในงาน CNC Machining จำนวนและรูปแบบของ Flute มีผลโดยตรงต่อประสิทธิภาพของเครื่องมือตัด เนื่องจากส่งผลต่อความสามารถในการระบายเศษ ความแข็งแรงของคมตัด ความเร็วในการตัด และคุณภาพผิวของชิ้นงาน
การเลือกจำนวน Flute ที่เหมาะสมจึงต้องพิจารณาจากหลายปัจจัย เช่น วัสดุชิ้นงาน ประเภทของงานกัด ความลึกในการกัด ความเร็วรอบ (RPM) และลักษณะของเศษวัสดุที่เกิดขึ้น

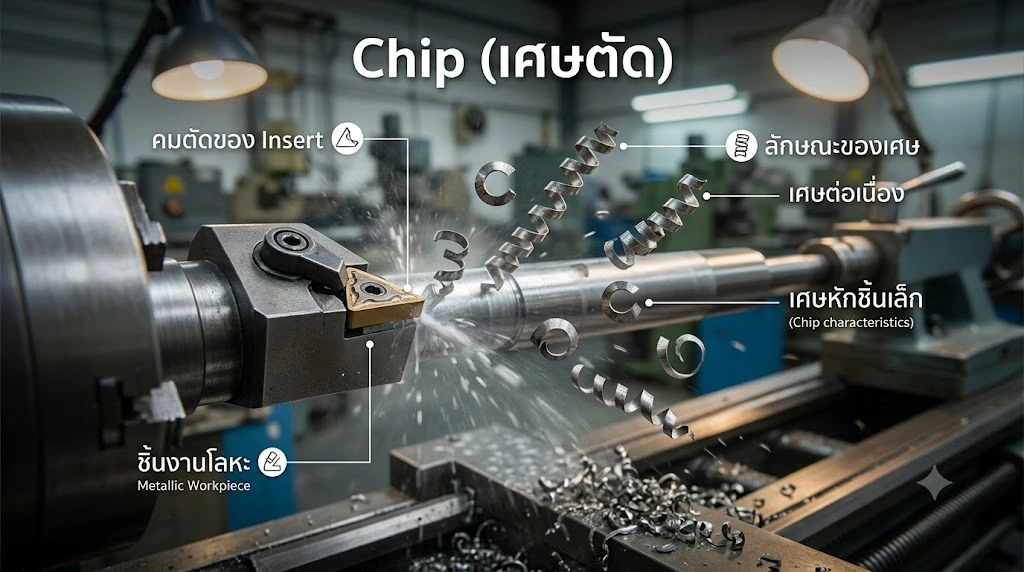

12. Chip (เศษตัด)
Chip (เศษตัด) คือ เศษวัสดุที่เกิดขึ้นจากกระบวนการ Cutting หรือ Machining เมื่อ Cutting Tool เช่น End Mill, Drill Bit หรือ Insert ทำการกัด เจาะ หรือกลึงเนื้อวัสดุออกจากชิ้นงาน เพื่อให้ได้รูปทรง ขนาด และพื้นผิวตามที่ต้องการ
แม้ Chip จะเป็นเพียงเศษวัสดุที่เกิดขึ้นระหว่างการผลิต แต่ลักษณะและการจัดการ Chip มีผลโดยตรงต่อประสิทธิภาพของกระบวนการ CNC เพราะสามารถสะท้อนถึงสภาวะการตัด เช่น ความเหมาะสมของ Cutting Speed, Feed Rate, Depth of Cut และสภาพของ Cutting Tool
การควบคุมการเกิดและการระบาย Chip อย่างเหมาะสมจึงเป็นสิ่งสำคัญ โดยเฉพาะในงาน CNC ที่ต้องการความแม่นยำสูงและการผลิตต่อเนื่อง

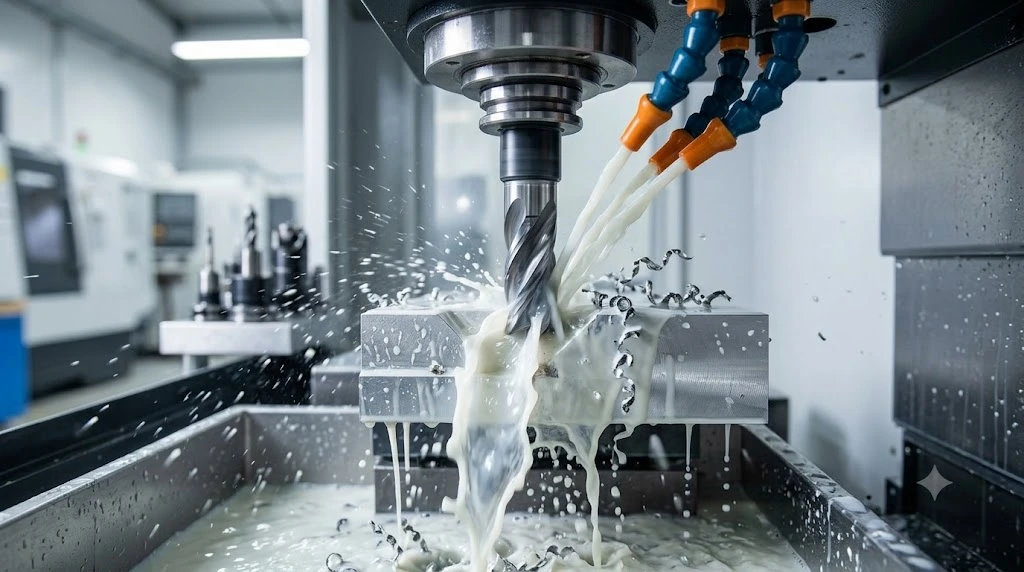

13. Coolant (น้ำหล่อเย็น)
Coolant (น้ำหล่อเย็น) คือ ของเหลวที่ใช้ในกระบวนการ Machining เพื่อช่วยควบคุมอุณหภูมิ ลดแรงเสียดทาน และช่วยให้กระบวนการตัดเฉือนระหว่าง Cutting Tool กับชิ้นงาน มีประสิทธิภาพมากขึ้น
ในระหว่างการกัด เจาะ หรือกลึง จะเกิดความร้อนสูงบริเวณคมตัดจากแรงเสียดทานและแรงเฉือนของวัสดุ หากความร้อนสะสมมากเกินไป อาจทำให้ Cutting Tool สูญเสียความแข็งแรง สึกหรอเร็ว และส่งผลต่อคุณภาพของชิ้นงานได้
ดังนั้น Coolant จึงมีบทบาทสำคัญในการรักษาสมดุลของกระบวนการผลิต ช่วยให้เครื่องมือตัดสามารถทำงานได้ต่อเนื่อง ลดปัญหาที่เกิดจากความร้อน และช่วยเพิ่มอายุการใช้งานของ Cutting Tool

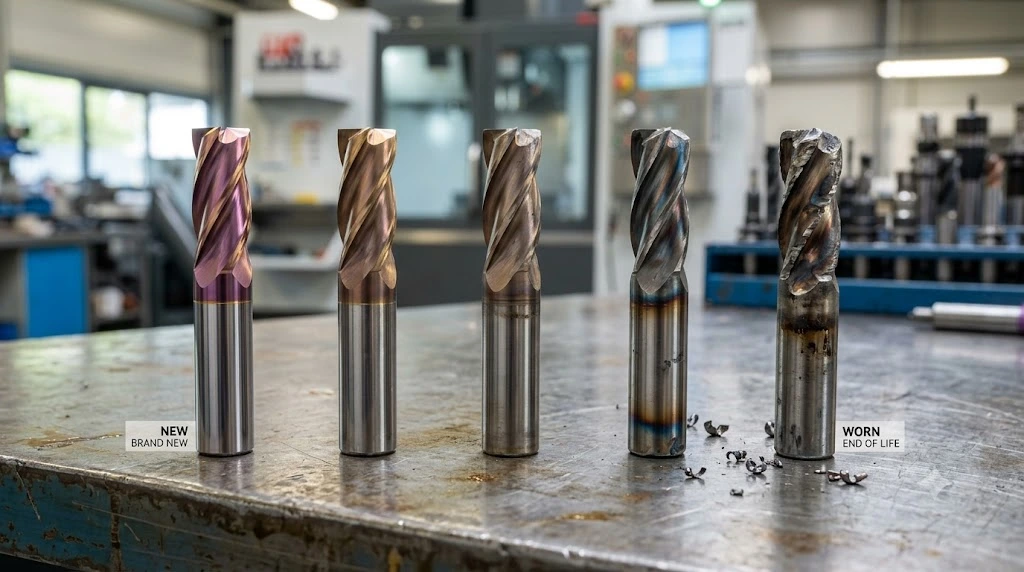

14. Tool Life (อายุการใช้งานเครื่องมือ)
Tool Life (อายุการใช้งานเครื่องมือ) คือ ระยะเวลาหรือจำนวนชิ้นงานที่ Cutting Tool สามารถใช้งานได้ก่อนที่จะเกิดการสึกหรอจนไม่สามารถรักษาคุณภาพของกระบวนการตัดเฉือนให้อยู่ในระดับที่ต้องการได้
ในงาน CNC Machining Cutting Tool ทุกชนิด เช่น End Mill, Drill Bit, Insert หรือ Reamer จะมีอายุการใช้งานที่จำกัด เนื่องจากต้องรับแรงตัด ความร้อน และแรงเสียดทานอย่างต่อเนื่องระหว่างการทำงาน เมื่อใช้งานไปเรื่อย ๆ คมตัดจะเริ่มสึกหรอ ส่งผลให้ประสิทธิภาพการตัดลดลง และอาจทำให้คุณภาพของชิ้นงานไม่เป็นไปตามมาตรฐาน
ดังนั้น การควบคุมและบริหาร Tool Life อย่างเหมาะสมจึงเป็นปัจจัยสำคัญในการลดต้นทุน เพิ่ม Productivity และรักษาคุณภาพของงานผลิตให้มีความสม่ำเสมอ

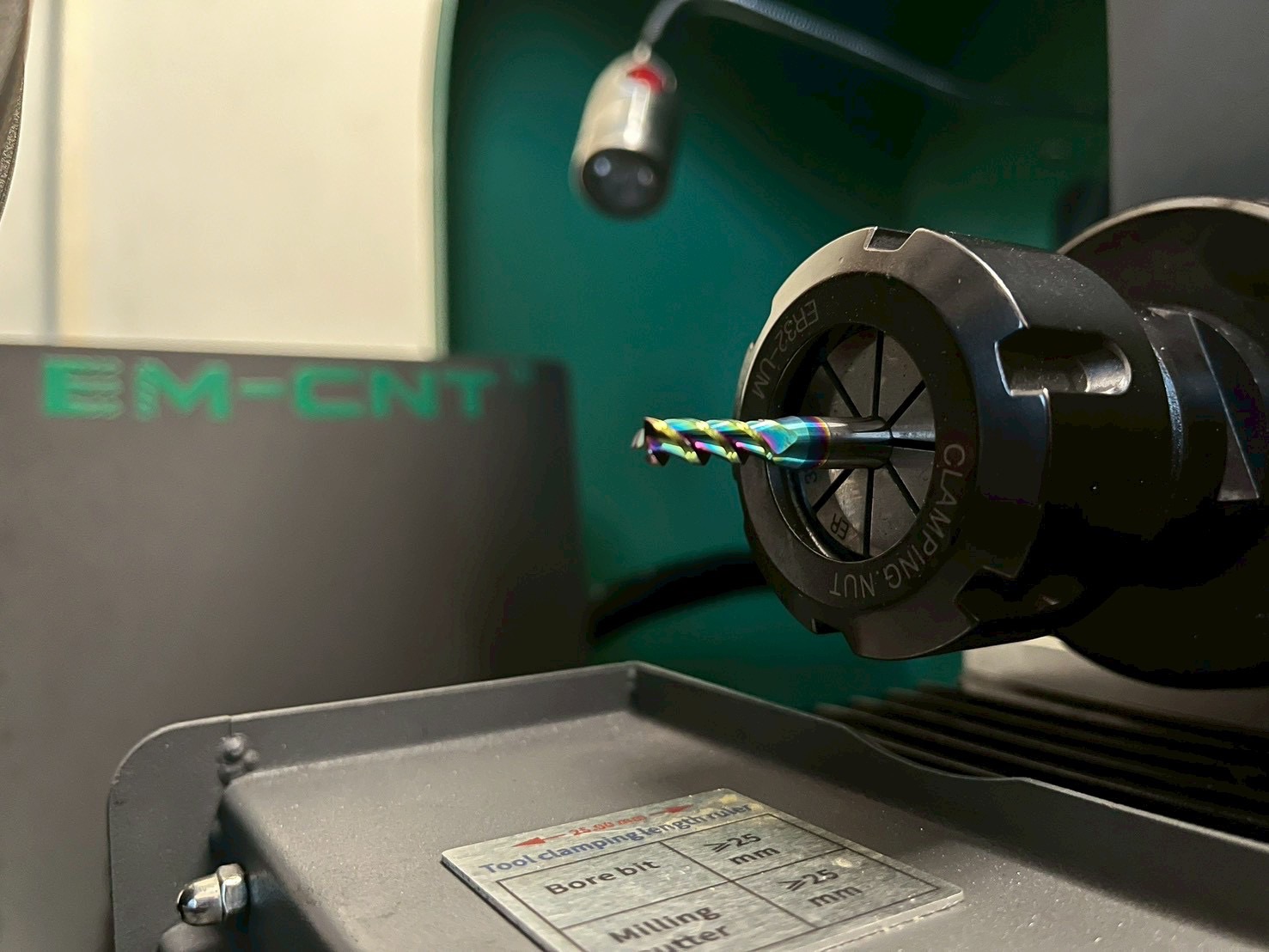

15. Tool Grinder (เครื่องลับทูลส์)
Tool Grinder หรือ เครื่องลับทูลส์ คือ เครื่องจักรที่ใช้สำหรับ ลับคม ฟื้นฟู และปรับสภาพ Cutting Tool ที่ผ่านการใช้งานแล้ว ให้กลับมามีความคมและสามารถนำกลับมาใช้งานได้อย่างมีประสิทธิภาพ
ในกระบวนการผลิตแบบ CNC Machining เครื่องมือตัดเป็นหนึ่งในต้นทุนสำคัญของโรงงาน เนื่องจาก Cutting Tool ต้องทำงานภายใต้แรงตัด ความร้อน และแรงเสียดทานอย่างต่อเนื่อง ทำให้คมตัดเกิดการสึกหรอเมื่อใช้งานเป็นเวลานาน
แทนที่จะเปลี่ยนเครื่องมือใหม่ทั้งหมด โรงงานสามารถใช้ เครื่องลับทูลส์ที่มีความแม่นยำ เพื่อคืนรูปทรงคมตัด ปรับองศาการลับ และยืดอายุการใช้งานของเครื่องมือ ช่วยลดต้นทุนด้าน Tooling และเพิ่มความคุ้มค่าในการผลิต
สรุปบทความ
ความเข้าใจเกี่ยวกับ Cutting Tool และคำศัพท์พื้นฐานในงาน CNC เป็นสิ่งสำคัญสำหรับช่าง CNC และผู้ปฏิบัติงานในอุตสาหกรรมการผลิต เพราะช่วยให้สามารถเลือกเครื่องมือให้เหมาะสมกับลักษณะงาน ตั้งค่ากระบวนการตัดเฉือน และวิเคราะห์ปัญหาที่เกิดขึ้นระหว่างการผลิตได้อย่างถูกต้อง
ตั้งแต่การเลือกใช้ End Mill, Insert, Tool Holder, Collet ไปจนถึงการควบคุมปัจจัยสำคัญ เช่น Cutting Speed, Feed Rate, RPM, Runout และ Tool Life ล้วนมีผลโดยตรงต่อความแม่นยำของชิ้นงาน คุณภาพผิว อายุการใช้งานของเครื่องมือ และต้นทุนโดยรวมของกระบวนการผลิต
นอกจากนี้ การดูแลรักษา Cutting Tool อย่างเหมาะสม รวมถึงการลับคมเครื่องมือด้วย Tool Grinder ที่มีความแม่นยำ ยังช่วยให้เครื่องมือตัดสามารถกลับมาใช้งานได้อย่างมีประสิทธิภาพ ลดการเปลี่ยนเครื่องมือใหม่ ลดเวลาหยุดเครื่อง และเพิ่มความคุ้มค่าในการผลิต
สำหรับโรงงาน CNC ที่ต้องการเพิ่มประสิทธิภาพและควบคุมต้นทุนในระยะยาว การเลือกใช้อุปกรณ์ที่เหมาะสมและมีคุณภาพจึงเป็นปัจจัยสำคัญ
