หัวจับเครื่องกลึง (Lathe Chuck) เป็นอุปกรณ์สำคัญที่ใช้สำหรับ จับยึดชิ้นงานกับเครื่องกลึง เพื่อให้สามารถหมุนชิ้นงานและทำการตัดเฉือน เช่น การกลึง ปาดหน้า หรือคว้านรูได้อย่างแม่นยำ โดยหัวจับที่นิยมใช้งานมากที่สุดคือ หัวจับ 3 จับ (3 Jaw Chuck) และ หัวจับ 4 จับ (4 Jaw Chuck)

หัวจับทั้งสองประเภทมีลักษณะการทำงานและการใช้งานที่แตกต่างกัน ดังนั้นการเลือกใช้หัวจับให้เหมาะสมกับงาน จะช่วยเพิ่มความแม่นยำ ลดเวลาในการตั้งงาน และช่วยให้ได้คุณภาพชิ้นงานที่ดีขึ้น

บทความนี้จะพาไปทำความเข้าใจว่า หัวจับเครื่องกลึง 3 จับ กับ 4 จับ แตกต่างกันอย่างไร และควรเลือกใช้งานแบบไหนให้เหมาะกับงาน

หัวจับเครื่องกลึง 3 จับ คืออะไร

หัวจับ 3 จับ (3 Jaw Chuck) เป็นหัวจับที่มี ปากจับ 3 ตัว และทำงานแบบ Self-Centering หรือการจับศูนย์อัตโนมัติ เมื่อหมุนกุญแจหัวจับ ปากจับทั้งสามจะเคลื่อนเข้าหาหรือออกจากศูนย์พร้อมกัน ทำให้ชิ้นงานอยู่กึ่งกลางได้อย่างรวดเร็ว หัวจับประเภทนี้เหมาะกับงานที่ต้องการ ความรวดเร็วในการตั้งงาน และเหมาะกับชิ้นงานที่มีรูปทรง ทรงกลมหรือหกเหลี่ยม

จุดเด่นของหัวจับ 3 จับ

จับศูนย์อัตโนมัติ ทำให้ตั้งงานได้รวดเร็ว
หัวจับ 3 จับเป็นระบบ Self-Centering ซึ่งหมายความว่าเมื่อหมุนกุญแจหัวจับ ปากจับทั้งสามจะเคลื่อนที่เข้าหาศูนย์พร้อมกัน ทำให้ชิ้นงานถูกจับอยู่กึ่งกลางโดยอัตโนมัติ ผู้ใช้งานจึงไม่จำเป็นต้องปรับปากจับทีละตัวเหมือนหัวจับ 4 จับ ช่วยให้สามารถตั้งชิ้นงานได้รวดเร็วและลดขั้นตอนในการปรับตำแหน่งของชิ้นงาน

ใช้งานง่าย เหมาะกับงานทั่วไป
หัวจับ 3 จับเป็นหัวจับที่ใช้งานง่ายมาก แม้ผู้เริ่มต้นใช้งานเครื่องกลึงก็สามารถใช้งานได้โดยไม่ซับซ้อน เพียงวางชิ้นงานและหมุนกุญแจหัวจับเพื่อให้ปากจับล็อกชิ้นงานให้แน่น จึงเหมาะกับงานกลึงทั่วไปในโรงงาน งานซ่อมบำรุง หรือการผลิตชิ้นส่วนเครื่องจักรพื้นฐาน

ลดเวลาในการตั้งชิ้นงาน
เนื่องจากระบบจับศูนย์ทำงานพร้อมกันทั้งสามปากจับ จึงไม่ต้องเสียเวลาในการปรับตำแหน่งชิ้นงานทีละด้าน ส่งผลให้สามารถเริ่มการทำงานได้รวดเร็วขึ้น โดยเฉพาะในงานที่ต้องเปลี่ยนชิ้นงานบ่อย ๆ เช่น งานกลึงหลายชิ้นในสายการผลิต

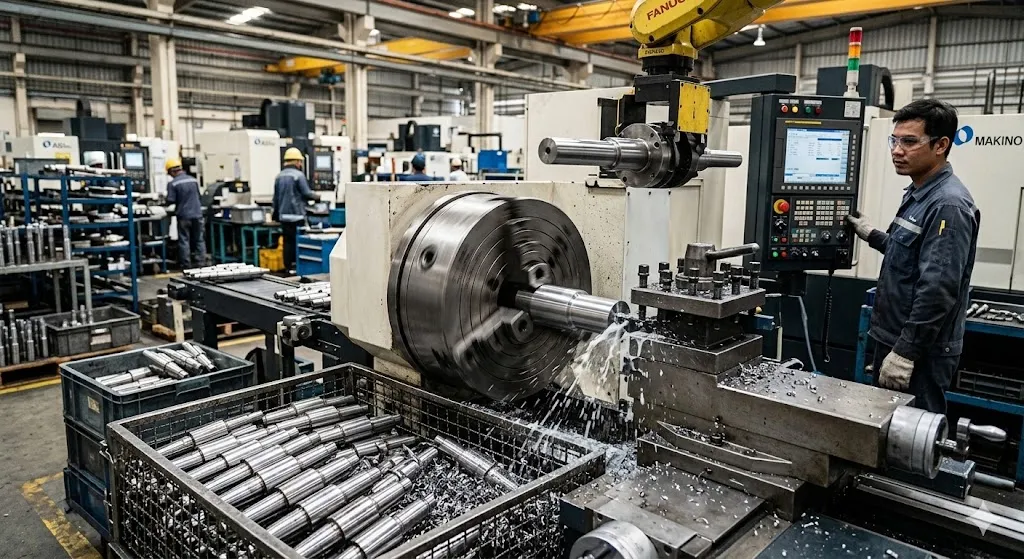

เหมาะกับการผลิตจำนวนมาก
ในการผลิตชิ้นงานจำนวนมาก ความรวดเร็วในการตั้งชิ้นงานถือเป็นปัจจัยสำคัญ หัวจับ 3 จับช่วยให้ผู้ปฏิบัติงานสามารถจับและถอดชิ้นงานได้อย่างรวดเร็ว ทำให้กระบวนการผลิตมีประสิทธิภาพมากขึ้น ลดเวลาในการตั้งเครื่อง และช่วยเพิ่มผลผลิตในสายการผลิตได้ดี

งานที่เหมาะกับหัวจับ 3 จับ

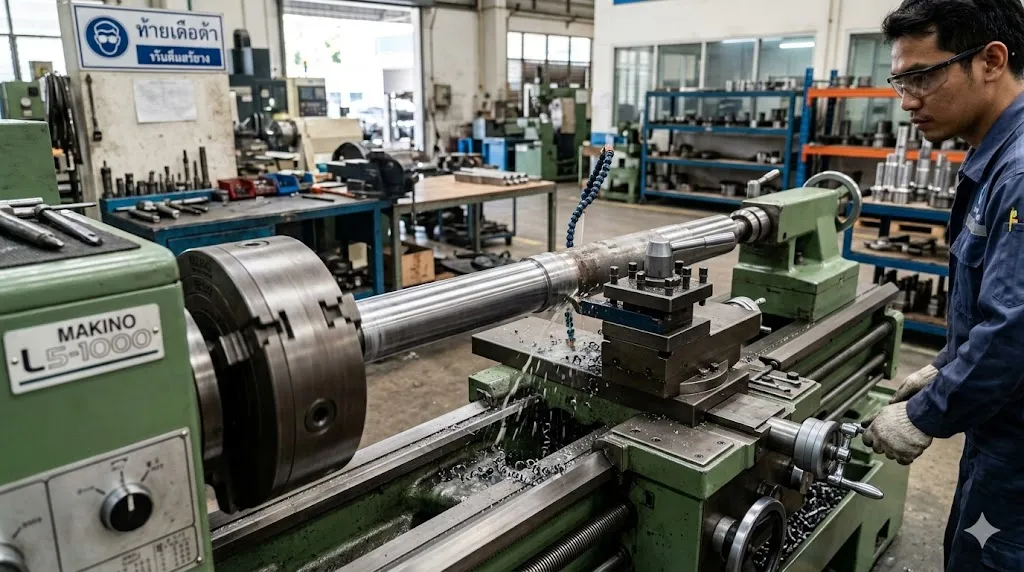

งานกลึงชิ้นงานทรงกลม
หัวจับ 3 จับเหมาะกับการจับชิ้นงานที่มีรูปทรง กลมหรือทรงกระบอก เช่น เพลา ท่อ หรือชิ้นส่วนเครื่องจักรต่าง ๆ เนื่องจากปากจับทั้งสามจะเคลื่อนเข้าหาศูนย์พร้อมกัน ทำให้ชิ้นงานอยู่กึ่งกลางได้โดยอัตโนมัติ จึงสามารถจับชิ้นงานทรงกลมได้สะดวกและรวดเร็ว

งานผลิตชิ้นส่วนจำนวนมาก
ในงานอุตสาหกรรมที่ต้องผลิตชิ้นงานจำนวนมาก เช่น งานผลิตเพลา น็อต หรือชิ้นส่วนเครื่องจักร หัวจับ 3 จับช่วยลดเวลาในการจับและเปลี่ยนชิ้นงาน เพราะไม่ต้องปรับปากจับทีละตัว ทำให้กระบวนการผลิตทำได้ต่อเนื่องและมีประสิทธิภาพมากขึ้น

งานกลึงทั่วไปในโรงงาน
หัวจับ 3 จับเป็นหัวจับที่พบได้บ่อยในโรงงาน เนื่องจากใช้งานง่ายและเหมาะกับงานกลึงทั่วไป เช่น งานปาดหน้า งานกลึงเพลา งานคว้านรู หรือการขึ้นรูปชิ้นงานพื้นฐาน จึงเป็นอุปกรณ์ที่ใช้ประจำในงานกลึงหลายประเภท

งานที่ต้องการความรวดเร็วในการจับชิ้นงาน
เนื่องจากหัวจับ 3 จับมีระบบ Self-Centering ผู้ใช้งานสามารถวางชิ้นงานและหมุนกุญแจหัวจับเพียงครั้งเดียว ปากจับทั้งสามก็จะจับชิ้นงานให้แน่นทันที จึงช่วยประหยัดเวลาในการตั้งงาน โดยเฉพาะในงานที่ต้องเปลี่ยนชิ้นงานบ่อย

อย่างไรก็ตาม หัวจับ 3 จับอาจมี ค่าความคลาดเคลื่อนเล็กน้อย (Runout) เนื่องจากกลไกภายในของหัวจับที่ทำให้ปากจับเคลื่อนที่พร้อมกัน ซึ่งอาจทำให้ชิ้นงานไม่อยู่ศูนย์กลางอย่างสมบูรณ์แบบ จึงอาจไม่เหมาะกับงานที่ต้องการ ความแม่นยำสูงมากหรือการตั้งศูนย์แบบละเอียด ในกรณีดังกล่าว มักเลือกใช้หัวจับ 4 จับแทนเพื่อให้สามารถปรับตำแหน่งชิ้นงานได้อย่างแม่นยำมากกว่า

หัวจับเครื่องกลึง 4 จับ คืออะไร

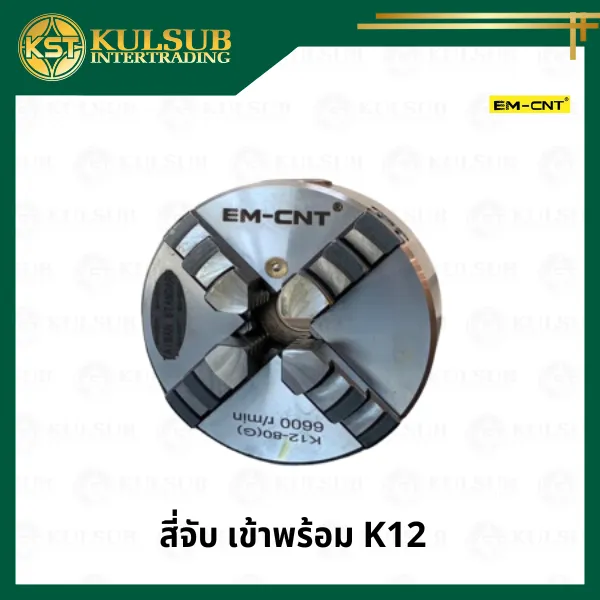

หัวจับ 4 จับ (4 Jaw Chuck) เป็นหัวจับที่มี ปากจับ 4 ตัว โดยแต่ละปากจับสามารถ ปรับได้อิสระ (Independent Jaw) ทำให้ผู้ใช้งานสามารถปรับตำแหน่งของชิ้นงานได้อย่างละเอียด

หัวจับชนิดนี้เหมาะกับงานที่ต้องการ ความแม่นยำสูง หรือชิ้นงานที่มีรูปทรงไม่สมมาตร เช่น สี่เหลี่ยม หรือชิ้นงานที่ต้องตั้งศูนย์แบบเฉพาะตำแหน่ง

จุดเด่นของหัวจับ 4 จับ

ปรับตำแหน่งปากจับได้อิสระ
หัวจับ 4 จับเป็นแบบ Independent Jaw ซึ่งหมายความว่าปากจับแต่ละตัวสามารถปรับได้แยกจากกัน ผู้ใช้งานสามารถหมุนสกรูเพื่อขยับปากจับทีละตัวตามตำแหน่งที่ต้องการได้ ทำให้สามารถจัดตำแหน่งชิ้นงานได้อย่างยืดหยุ่น และรองรับชิ้นงานหลายรูปทรงที่หัวจับแบบอื่นอาจจับได้ยาก

ตั้งศูนย์ได้ละเอียดและแม่นยำ

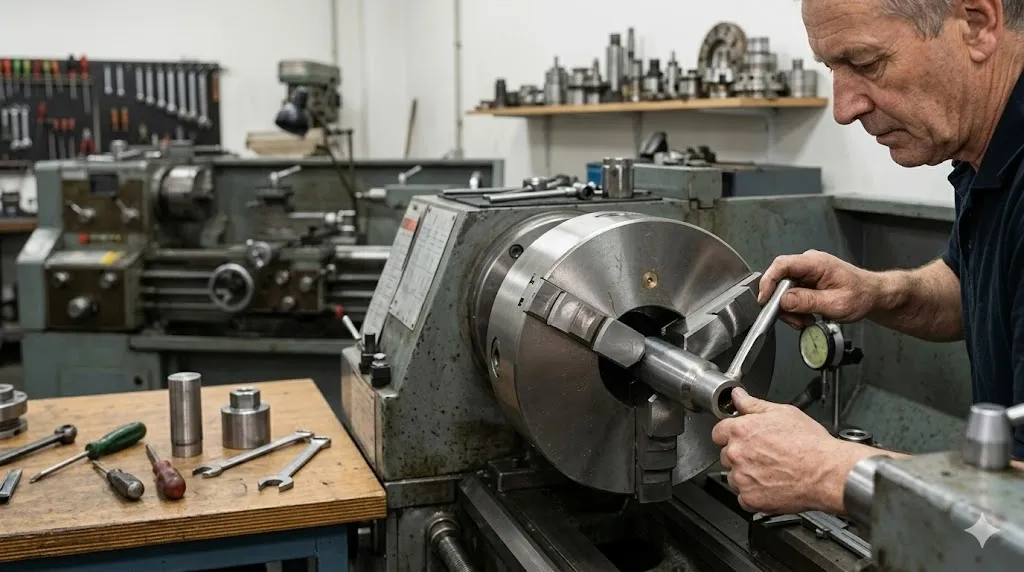

เนื่องจากสามารถปรับปากจับแต่ละตัวได้อย่างอิสระ ผู้ใช้งานจึงสามารถใช้เครื่องมือวัด เช่น Dial Indicator เพื่อตรวจสอบตำแหน่งศูนย์ของชิ้นงาน และปรับปากจับให้ชิ้นงานอยู่ในตำแหน่งที่แม่นยำที่สุดได้ เหมาะกับงานที่ต้องการความละเอียดสูงหรือมีค่าความคลาดเคลื่อนต่ำ

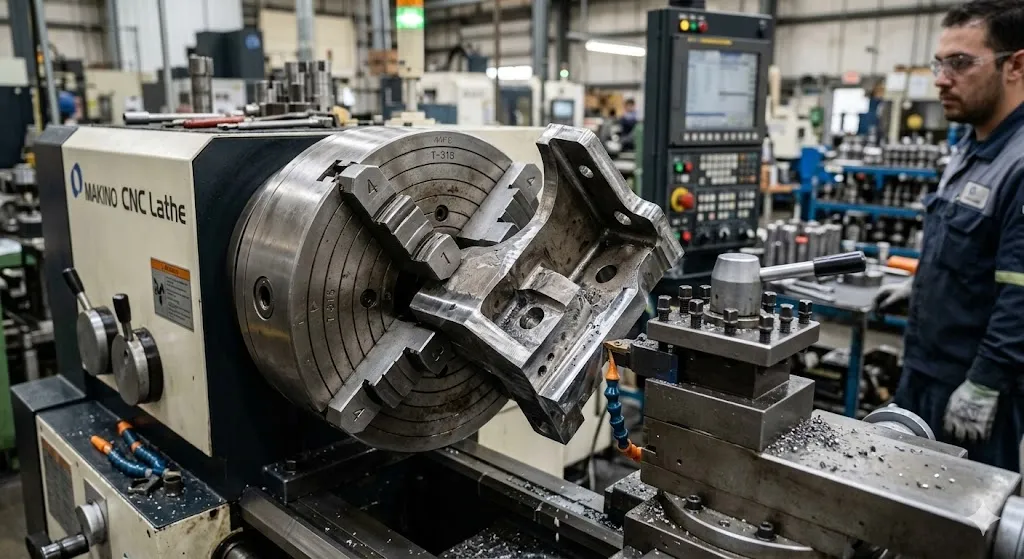

จับชิ้นงานรูปทรงแปลกหรือไม่สมมาตรได้
หัวจับ 4 จับสามารถจับชิ้นงานได้หลากหลายรูปทรง เช่น สี่เหลี่ยม สี่เหลี่ยมผืนผ้า หรือชิ้นงานที่มีรูปทรงไม่สมมาตร เนื่องจากสามารถปรับปากจับแต่ละตัวให้สัมผัสกับชิ้นงานได้อย่างเหมาะสม ทำให้สามารถยึดชิ้นงานได้อย่างมั่นคง

สามารถปรับให้ชิ้นงานเยื้องศูนย์ได้
ข้อดีอีกอย่างของหัวจับ 4 จับคือสามารถตั้งชิ้นงานให้ เยื้องศูนย์ (Offset) ได้ตามต้องการ ซึ่งมีประโยชน์ในงานเฉพาะทาง เช่น การกลึงชิ้นงานที่ต้องการรูหรือพื้นผิวที่ไม่ได้อยู่ตรงศูนย์กลางของชิ้นงาน

งานที่เหมาะกับหัวจับ 4 จับ

งานที่ต้องการความแม่นยำสูง
ในงานกลึงที่ต้องการความเที่ยงตรงสูง เช่น งานผลิตชิ้นส่วนเครื่องจักรที่มีค่าความคลาดเคลื่อนต่ำ หัวจับ 4 จับสามารถปรับตำแหน่งชิ้นงานได้อย่างละเอียด ทำให้สามารถตั้งศูนย์ได้แม่นยำกว่าหัวจับแบบจับศูนย์อัตโนมัติ

งานกลึงชิ้นงานสี่เหลี่ยม
ชิ้นงานที่มีรูปทรงสี่เหลี่ยมหรือรูปทรงเหลี่ยมอื่น ๆ มักไม่สามารถจับได้ดีด้วยหัวจับ 3 จับ แต่หัวจับ 4 จับสามารถปรับปากจับให้สัมผัสกับแต่ละด้านของชิ้นงานได้ ทำให้สามารถจับยึดได้มั่นคง

งานตั้งศูนย์เฉพาะตำแหน่ง
บางงานจำเป็นต้องตั้งชิ้นงานให้ตรงกับตำแหน่งเฉพาะ เช่น การตั้งศูนย์รู การกลึงตำแหน่งเฉพาะ หรือการปรับตำแหน่งให้ตรงกับจุดอ้างอิงของชิ้นงาน หัวจับ 4 จับช่วยให้สามารถปรับตำแหน่งได้อย่างละเอียดตามที่ต้องการ

งานกลึงชิ้นงานที่มีรูปทรงไม่สมมาตร
สำหรับชิ้นงานที่มีรูปทรงไม่สมมาตร หรือมีลักษณะเฉพาะ เช่น ชิ้นงานที่มีด้านไม่เท่ากัน หัวจับ 4 จับสามารถปรับปากจับแต่ละด้านให้รองรับชิ้นงานได้อย่างเหมาะสม จึงช่วยให้การจับยึดมีความมั่นคงและปลอดภัย

เปรียบเทียบหัวจับเครื่องกลึง 3 จับ vs 4 จับ

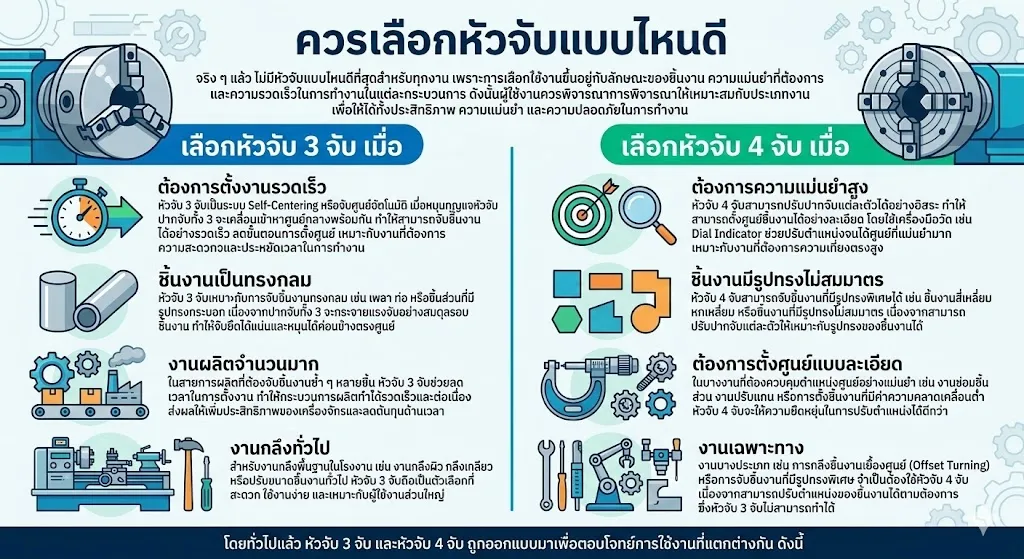

ควรเลือกหัวจับแบบไหนดี

จริง ๆ แล้ว ไม่มีหัวจับแบบไหนดีที่สุดสำหรับทุกงาน เพราะการเลือกใช้งานขึ้นอยู่กับลักษณะของชิ้นงาน ความแม่นยำที่ต้องการ และความรวดเร็วในการทำงานในแต่ละกระบวนการ ดังนั้นผู้ใช้งานควรพิจารณาให้เหมาะสมกับประเภทงาน เพื่อให้ได้ทั้งประสิทธิภาพ ความแม่นยำ และความปลอดภัยในการทำงาน

โดยทั่วไปแล้ว หัวจับ 3 จับ และหัวจับ 4 จับ ถูกออกแบบมาเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน ดังนี้

เลือกหัวจับ 3 จับ เมื่อ

1. ต้องการตั้งงานรวดเร็ว
หัวจับ 3 จับเป็นระบบ Self-Centering หรือจับศูนย์อัตโนมัติ เมื่อหมุนกุญแจหัวจับ ปากจับทั้ง 3 จะเคลื่อนเข้าหาศูนย์กลางพร้อมกัน ทำให้สามารถจับชิ้นงานได้อย่างรวดเร็ว ลดขั้นตอนการตั้งศูนย์ เหมาะกับงานที่ต้องการความสะดวกและประหยัดเวลาในการทำงาน

2. ชิ้นงานเป็นทรงกลม
หัวจับ 3 จับเหมาะกับการจับชิ้นงานทรงกลม เช่น เพลา ท่อ หรือชิ้นส่วนที่มีรูปทรงกระบอก เนื่องจากปากจับทั้ง 3 จะกระจายแรงจับอย่างสมดุลรอบชิ้นงาน ทำให้จับยึดได้แน่นและหมุนได้ค่อนข้างตรงศูนย์

3. งานผลิตจำนวนมาก
ในสายการผลิตที่ต้องจับชิ้นงานซ้ำ ๆ หลายชิ้น หัวจับ 3 จับช่วยลดเวลาในการตั้งงาน ทำให้กระบวนการผลิตทำได้รวดเร็วและต่อเนื่อง ส่งผลให้เพิ่มประสิทธิภาพของเครื่องจักรและลดต้นทุนด้านเวลา

4. งานกลึงทั่วไป
สำหรับงานกลึงพื้นฐานในโรงงาน เช่น งานกลึงผิว กลึงเกลียว หรือปรับขนาดชิ้นงานทั่วไป หัวจับ 3 จับถือเป็นตัวเลือกที่สะดวก ใช้งานง่าย และเหมาะกับผู้ใช้งานส่วนใหญ่

เลือกหัวจับ 4 จับ เมื่อ

1. ต้องการความแม่นยำสูง
หัวจับ 4 จับสามารถปรับปากจับแต่ละตัวได้อย่างอิสระ ทำให้สามารถตั้งศูนย์ชิ้นงานได้อย่างละเอียด โดยใช้เครื่องมือวัด เช่น Dial Indicator ช่วยปรับตำแหน่งจนได้ศูนย์ที่แม่นยำมาก เหมาะกับงานที่ต้องการความเที่ยงตรงสูง

2. ชิ้นงานมีรูปทรงไม่สมมาตร
หัวจับ 4 จับสามารถจับชิ้นงานที่มีรูปทรงพิเศษได้ เช่น ชิ้นงานสี่เหลี่ยม หกเหลี่ยม หรือชิ้นงานที่มีรูปทรงไม่สมมาตร เนื่องจากสามารถปรับปากจับแต่ละตัวให้เหมาะกับรูปทรงของชิ้นงานได้

3. ต้องการตั้งศูนย์แบบละเอียด
ในบางงานที่ต้องควบคุมตำแหน่งศูนย์อย่างแม่นยำ เช่น งานซ่อมชิ้นส่วน งานปรับแกน หรือการตั้งชิ้นงานที่มีค่าความคลาดเคลื่อนต่ำ หัวจับ 4 จับจะให้ความยืดหยุ่นในการปรับตำแหน่งได้ดีกว่า

4. งานเฉพาะทาง
งานบางประเภท เช่น การกลึงชิ้นงานเยื้องศูนย์ (Offset Turning) หรือการจับชิ้นงานที่มีรูปทรงพิเศษ จำเป็นต้องใช้หัวจับ 4 จับ เนื่องจากสามารถปรับตำแหน่งของชิ้นงานได้ตามต้องการ ซึ่งหัวจับ 3 จับไม่สามารถทำได้

สรุปบทความ

หัวจับเครื่องกลึง 3 จับและ 4 จับ มีจุดเด่นและการใช้งานที่แตกต่างกันอย่างชัดเจน โดยหัวจับ 3 จับเหมาะกับงานทั่วไปที่ต้องการความรวดเร็วในการจับชิ้นงาน ส่วนหัวจับ 4 จับเหมาะกับงานที่ต้องการความแม่นยำสูงหรือชิ้นงานที่มีรูปทรงพิเศษ

ดังนั้นการเลือกหัวจับที่เหมาะสมกับประเภทงาน จะช่วยให้การทำงานมีประสิทธิภาพมากขึ้น ลดเวลาในการตั้งงาน และช่วยให้ได้ชิ้นงานที่มีคุณภาพตรงตามมาตรฐานที่ต้องการ
